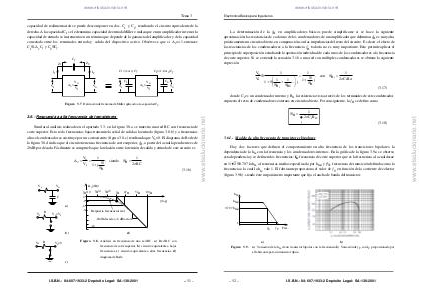

www.elsolucionario.net Electronica Básica para Ingenieros La determinación de la ƒH en amplificadores básicos puede simplificarse si se hace la siguiente aproximación: las reactancias de cada uno de los condensadores de un amplificador que delimitan ƒH es muy alta, prácticamente un circuito abierto, en comparación con las impedancias del resto del circuito. Es decir, el efecto de las reactancias de los condensadores a la frecuencia ƒH todavía no es muy importante. Esto permite aplicar el principio de superposición estudiando la aportación individual de cada unos de los condensadores a la frecuencia de corte superior. Si se extiende la ecuación 3.16 a una red con múltiples condensadores se obtiene la siguiente expresión Vo ≈ Vi 1  1 1  ... j 1 + ƒ +  ƒ H1 ƒ H 2  = 1 1 , con ƒ H i = ƒ 2 πC i R i1 j 1+ ƒH (3.17) ƒH = 1 ∑ 2πCi R i1 i (3.18) 3.6.1.- Modelo de alta frecuencia de transistores bipolares Hay dos factores que definen el comportamiento en alta frecuencia de los transistores bipolares: la dependencia de la hfe con la frecuencia y los condensadores internos. En la gráfica de la figura 3.9.a se observa esta dependencia y se definen dos frecuencias: fß , frecuencia de corte superior que es la frecuencia a la cual decae en 1/ 2 ≈0.707 la hfe a frecuencias medias especificada por hfeø, y ƒT, frecuencia de transición definida como la frecuencia a la cual la hfe vale 1. El fabricante proporciona el valor de ƒT en función de la corriente de colector (figura 3.9.b), siendo éste un parámetro importante que fija el ancho de banda del transistor. hfe hfeø 0.707 hfeø 1 ƒß ƒT Frec. a) Figura 3.9. b) a) Variación de la hfe de un transistor bipolar con la frecuencia. b) Variación de ƒT con IC proporcionada por el fabricante para un transistor típico. – 52 – I.S.B.N.: 84-607-1933-2 Depósito Legal: SA-138-2001 www.elsolucionario.net donde Ci es un condensador interno y Ri1 la resistencia vista a través de los terminales de este condensador, supuesto el resto de condensadores externos en circuito abierto. Por consiguiente, la ƒH se define como
