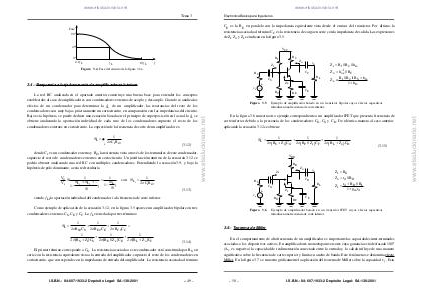

www.elsolucionario.net Tema 3 Fase 90º 45º 0º 0.1ƒ L ƒL 10ƒL ƒ Figura 3.4. Fase del circuito de la figura 3.2.a. La red RC analizada en el apartado anterior constituye una buena base para extender los conceptos establecidos al caso de amplificadores con condensadores externos de acoplo y desacoplo. Cuando se analiza los efectos de un condensador para determinar la ƒL de un amplificador, las reactancias del resto de los condensadores son muy bajas, prácticamente un cortocircuito, en comparación con las impedancias del circuito. Bajo esta hipótesis, se puede deducir una ecuación basada en el principio de superposición en la cual la ƒL se obtiene analizando la aportación individual de cada uno de los condensadores supuesto el resto de los condensadores externos en cortocircuito. La expresión de la frecuencia de corte de un amplificador es: 1 2 π C i Ri0 i ƒL = ∑ (3.12) donde Ci es un condensador externo y Ri0 la resistencia vista a través de los terminales de este condensador, supuesto el resto de condensadores externos en cortocircuito. Un justificación intuitiva de la ecuación 3.12 se podría obtener analizando una red RC con múltiples condensadores. Extendiendo la ecuación 3.9, y bajo la hipótesis de polo dominante, a esta red resultaría Vo ≈ Vi 1 1 1 , con ƒ L i = = ƒ L1 + ƒ L 2 + ... ƒL 2 πC i R i 0 j j 1− 1− ƒ ƒ (3.13) siendo ƒLi la aportación individual del condensador i a la frecuencia de corte inferior. Como ejemplo de aplicación de la ecuación 3.12, en la figura 3.5 aparece un amplificador bipolar con tres condensadores externos CS , CE y CC. La ƒL viene dada por tres términos: ƒL = 1 1 1 + + = 2 πR S0 CS 2 πR E 0 C E 2 πR C 0 CC 1 1 1 + + 2 π( R S + Z i )CS 2 π( R E || Z e )C E 2 π( R L + Z o )CC (3.14) El primer término corresponde a CS . La resistencia asociada a este condensador está constituida por RS en serie con la resistencia equivalente vista a la entrada del amplificador, supuesto el resto de los condensadores en cortocircuito, que corresponde con la impedancia de entrada del amplificador. La resistencia asociada al término I.S.B.N.: 84-607-1933-2 Depósito Legal: SA-138-2001 – 49 – www.elsolucionario.net 3.4.- Respuesta a baja frecuencia de amplificadores básicos
