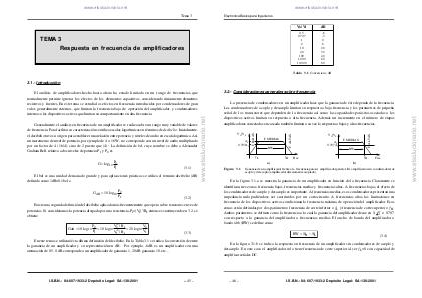

www.elsolucionario.net Electronica Básica para Ingenieros Vo/Vi dB 0.5 0.707 1 2 10 40 100 1,000 10,000 -6 -3 0 6 20 32 40 60 80 Tabla 3.1. Conversion a dB F. MEDIAS BW ƒH ƒL Av 0.707Av F. MEDIAS BW ƒH Frec. a) Figura 3.1. F. ALTAS Av 0.707Av Vo /Vi F. ALTAS Vo /Vi F. BAJAS La presencia de condensadores en un amplificador hace que la ganancia de éste dependa de la frecuencia. Los condensadores de acoplo y desacoplo limitan su respuesta a baja frecuencia, y los parámetros de pequeña señal de los transistores que dependen de la frecuencia así como las capacidades parásitas asociadas a los dispositivos activos limitan su respuesta a alta frecuencia. Además un incremento en el número de etapas amplificadoras conectadas en cascada también limitan a su vez la respuesta a bajas y altas frecuencias. Frec. b) Ganancia de un amplificador frente a la frecuencia para a) amplificador general, b ) amplificador sin condensadores de acoplo y desacoplo (amplificador directamente acoplado). En la figura 3.1.a se muestra la ganancia de un amplificador en función de la frecuencia. Claramente se identifican tres zonas: frecuencia bajas, frecuencias medias y frecuencias altas. A frecuencias bajas, el efecto de los condensadores de acoplo y desacoplo es importante. A frecuencias medias, esos condensadores presentan una impedancia nula pudiéndose ser sustituidos por un cortocircuito. A frecuencias altas, las limitaciones en frecuencia de los dispositivos activos condicionan la frecuencia máxima de operación del amplificador. Esas zonas están definidas por dos parámetros: frecuencia de corte inferior o ƒL y frecuencia de corte superior o ƒH. Ambos parámetros se definen como la frecuencia a la cual la ganancia del amplificador decae en 1/ 2 o 0.707 con respecto a la ganancia del amplificador a frecuencias medias. El ancho de banda del amplificador o bandwidth (BW) se define como BW = ƒ H − ƒ L (3.4) En la figura 3.1.b se indica la respuesta en frecuencia de un amplificador sin condensadores de acoplo y desacoplo. En este caso el amplificador solo tiene frecuencia de corte superior al ser ƒL=0 con capacidad de amplificar señales DC. – 46 – I.S.B.N.: 84-607-1933-2 Depósito Legal: SA-138-2001 www.elsolucionario.net 3.2.- Consideraciones generales sobre frecuencia
