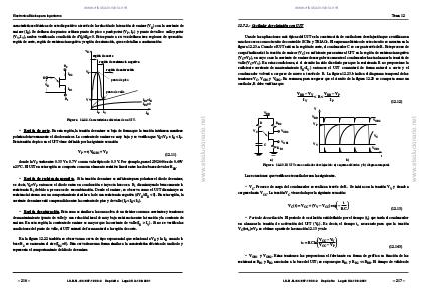

Electronica Básica para Ingenieros
características eléctricas de este dispositivo a través de la relación de la tensión de emisor (VE) con la corriente de
emisor (IE). Se definen dos puntos críticos: punto de pico o peak-point (VP , IP ) y punto de valle o valley-point
(VV, IV), ambos verifican la condición de dVE/dIE=0. Estos punto a su vez definen tres regiones de operación:
región de corte, región de resistencia negativa y región de saturación, que se detallan a continuación:
VE
región de corte
región de resistencia negativa
B2
E
IB2
región de saturación
VP
punto de pico
VE
IB1
VV
IB1 =IE
IB2 =0
IP
IV
IE
Figura 12.22. Características eléctricas de un UJT.
• Región de corte. En esta región, la tensión de emisor es baja de forma que la tensión intrínseca mantiene
polarizado inversamente el diodo emisor. La corriente de emisor es muy baja y se verifica que VE IV). Si no se verifica las
condiciones del punto de valle, el UJT entrará de forma natural a la región de corte.
En la figura 12.22 también se observa una curva de tipo exponencial que relaciona la VE y la IE cuando la
base B2 se encuentra al aire (IB2=0). Esta curva tiene una forma similar a la característica eléctrica de un diodo y
representa el comportamiento del diodo de emisor.
– 216 –
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
www.elsolucionario.net
B1
punto de valle
