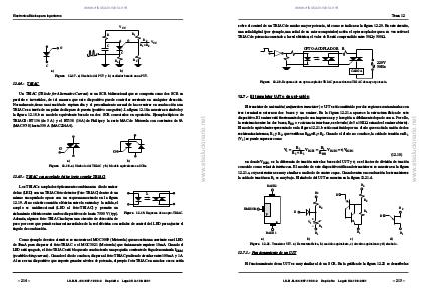

Tema 12
sobre el control de un TRIAC de mucho mayor potencia, tal como se indica en la figura 12.20. En este circuito,
una señal digital (por ejemplo, una señal de un microcomputador) activa el opto-acoplador que a su vez activa el
TRIAC de potencia conectado a la red eléctrica; el valor de R está comprendido entre 50Ω y 500Ω.
OPTO-ACOPLADOR
R
220V
50Hz
CARGA
Figura 12.20. Esquema de un opto-acoplador TRIAC para activar un TRIAC de mayor potencia.
El transistor de uni-unión (unijunction transistor) o UJT está constituido por dos regiones contaminadas con
tres terminales externos: dos bases y un emisor. En la figura 12.21.a aparece la estructura física de este
dispositivo. El emisor está fuertemente dopado con impurezas p y la región n débilmente dopado con n. Por ello,
la resistencia entre las dos bases, RBB o resistencia interbase, es elevada (de 5 a 10KΩ estando el emisor abierto).
El modelo equivalente representado en la figura 12.21.b está constituido por un diodo que excita la unión de dos
resistencias internas, R1 y R2, que verifican RBB=R1+ R2. Cuando el diodo no conduce, la caída de tensión en R1
(V1) se puede expresar como
V1 =
R1
R
VB2 B1 = 1 VB2 B1 = ηVB2 B1
R1 + R1
R BB
(12.10)
en donde VB2B1 es la diferencia de tensión entre las bases del UJT y η es el factor de división de tensión
conocido como relación intrínseca. El modelo de este dispositivo utilizando transistores se muestra en la figura
12.21.c, cuya estructura es muy similar a un diodo de cuatro capas. Cuando entra en conducción los transistores
la caída de tensión en R1 es muy baja. El símbolo del UJT se muestra en la figura 12.21.d.
B2
BASE 2
B2
E
R2
R2
EMISOR
p
E
+
n
V1
–
R1
B1
B1
BASE 1
a)
B2
R1
E
b)
c)
B1
d)
Figura 12.21. Transistor UJT. a) Estructura física, b ) modelo equivalente, c ) circuito equivalente y d) símbolo.
12.7.1.- Funcionamiento de un UJT
El funcionamiento de un UJT es muy similar al de un SCR. En la gráfica de la figura 12.22 se describe las
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 215 –
www.elsolucionario.net
12.7.- El transistor UJT o de uni-unión
