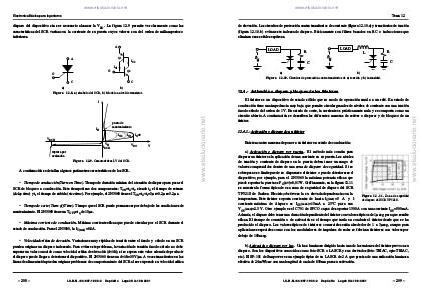

Electronica Básica para Ingenieros
disparo del dispositivo sin ser necesario alcanzar la VBO. La figura 12.9 permite ver claramente como las
características del SCR varían con la corriente de su puerta cuyos valores son del orden de miliamperios o
inferiores.
A
Q1
A
IC2
IC1
Q2
G
G
C
C
a)
b)
Figura 12.8. a) símbolo del SCR, b ) Modelo a nivel de transistor.
punto de
mantenimiento
IH
IG2
IG1 IG=0
VRSH
VH
IRSH
VBO
V
ruptura por
avalancha
Figura 12.9. Características I-V del SCR.
A continuación se detallan algunos parámetros característicos de los SCR.
• Tiempo de conducción (Turn-on Time). Tiempo de duración mínima de la tensión de disparo para pasar el
SCR de bloqueo a conducción. Este tiempo tiene dos componentes: TON=td+tr, siendo td el tiempo de retraso
(delay time) y tr el tiempo de subida (rise time). Por ejemplo, el 2N5060 tiene el TON=td+tr=3µs+0.2µs=3.2µs.
• Tiempo de corte (Turn-off Time). Tiempo que el SCR puede permanecer por debajo de las condiciones de
mantenimiento. El 2N5060 tiene un TOFF=tq de 10µs.
• Máxima corriente de conducción. Máxima corriente eficaz que puede circular por el SCR durante el
estado de conducción. Para el 2N5060, la IT(rms)=0.8A.
• Velocidad crítica de elevación. Variaciones muy rápidas de tensión entre el ánodo y cátodo en un SCR
pueden originar un disparo indeseado. Para evitar este problema, la variación de tensión ánodo-cátodo no debe
superar un valor conocido como velocidad crítica de elevación (dv/dt); si se supera este valor además de producir
el disparo puede llegar a deteriorar el dispositivo. El 2N5060 tiene un dv/dt=30V/µs. A veces transitorios en las
líneas de alimentación pueden originar problemas de comportamiento del SCR al ser superado su velocidad crítica
– 208 –
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
