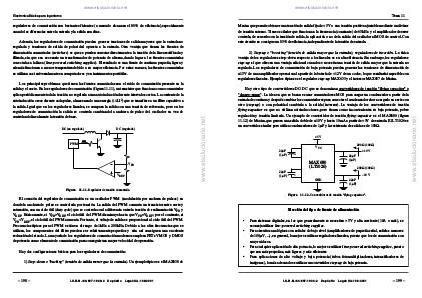

Tema 11
Maxim que permite obtener una tensión de salida fija de +5V o una tensión positiva ajustable mediante un divisor
de tensión externo. Tiene oscilador que funciona a la frecuencia (constante) de 65kHz y el amplificador de error
controla, de acuerdo con la tensión de salida, la aplicación o no de la salida del oscilador al MOS de control. Con
este circuito se consigue un 85% de eficiencia, independiente de la tensión de entrada.
Hay otro tipo de convertidores DC-DC que se denominan convertidores de tensión "flying capacitor" o
"charge–pump". La idea en que se basan es usar conmutadores MOS para cargar un condensador a partir de la
entrada de continua y después cambiar los conmutadores para conectar el condensador ahora cargado en serie con
otro (step–up) o con polaridad cambiada a la salida (inversor). La ventaja de los convertidores de tensión
flying–capacitor es que no utilizan autoinducciones, pero tienen como inconvenientes su baja potencia, pobre
regulación y tensión limitada. Un ejemplo de convertidor de tensión flying–capacitor es el MAX680 (figura
11.12) de Maxim, que genera una salida doble de ±10V y hasta 10mA a partir de +5V de entrada. El LT1026 es
un convertidos similar pero utiliza condensadores de 1µF y la resistencia de salida es de 100Ω.
+5 V
200Ω (100Ω)
VCC
+10 V
22µF
(1µF)
MAX680
(LT1026)
22µF
(1µF)
200Ω (100Ω)
22µF
(1µF)
–10 V
GND
22µF
(1µF)
Figura 11.12. Convertidores de tensión "flying capacitor".
Elección del tipo de fuente de alimentación
•
•
•
•
Para sistemas digitales, en los que generalmente se necesitan +5V y alta corriente (10A o más), se
aconseja utilizar line–powered switching supplies.
Para circuitos analógicos con señales de bajo nivel (amplificadores de pequeña señal, señales menores
de 100µV, ...), en general, lo mejor es utilizar reguladores lineales, p Օ
