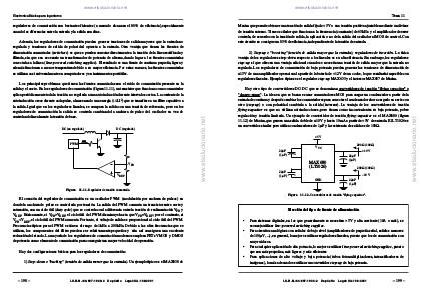

Electronica Básica para Ingenieros
reguladores de conmutación son bastante eficientes (a menudo alcanzan el 80% de eficiencia), especialmente
cuando las diferencias entre la entrada y la salida son altas.
Además, los reguladores de conmutación pueden generar tensiones de salida mayores que la entrada no
regulada y tensiones de salida de polaridad opuesta a la entrada. Otra ventaja que tienen las fuentes de
alimentación conmutadas (switchers) es que se pueden conectar directamente a la tensión de la línea rectificada y
filtrada, sin que sea necesario un transformador de potencia de alterna, dando lugar a las fuentes conmutadas
conectadas a la línea (line–powered switching supplies). El resultado es una fuente de continua pequeña, ligera y
además funcionan a menor temperatura debido a su mayor eficiencia. Por estas razones, las fuentes conmutadas
se utilizan casi universalmente en computadores y en instrumentos portátiles.
autoinducción crece durante cada pulso, almacenando una energía (1/2LI2) que se transfiere a un filtro capacitivo a
la salida. Igual que en los reguladores lineales, se compara la salida con una tensión de referencia, pero en los
reguladores de conmutación la salida se controla cambiando la anchura de pulso del oscilador en vez de
controlando linealmente la tensión de base.
DC (no regulada)
DC (regulada)
PWM
VFB
VREF
Figura 11.11. Regulador de tensión conmutada.
El corazón del regulador de conmutación es un oscilador PWM (modulación por anchura de pulsos) en
donde la anchura de pulso es controlada por tensión. La salida del PWM conmuta un transistor entre corte y
saturación, con un ciclo útil (duty cycle) que se controla con la diferencia entre la tensión de realimentación VFB y
VREF. Básicamente, si VFB>VREF, el ciclo útil del PWM disminuye hasta que VFB=VREF; por el contrario, si
VFB
