Electronica Básica para Ingenieros
ineficientes debido a la potencia consumida por el elemento en serie. Su eficiencia es alrededor del
20% y solamente resultan eficaces para baja potencia (< 5 W).
Reguladores de conmutación. Utilizan un transistor de potencia como conmutador de alta
frecuencia, de tal manera que la energía se transfiere desde la entrada a la carga en paquetes
discretos. Los pulsos de intensidad se convierten después a una corriente continua mediante un filtro
inductivo y capacitivo. Puesto que, cuando opera como conmutador, el transistor consume menos
potencia que en su región lineal, estos reguladores son más eficientes (hasta el 80%) que los
lineales; además, son más pequeños y ligeros. Estos reguladores se pueden diseñar para operar
directamente sobre la tensión de la red rectificada y filtrada, eliminando la necesidad de utilizar
transformadores voluminosos. El precio que se paga por estas ventajas es una mayor complejidad
del circuito y un mayor ruido de rizado. Los reguladores de conmutación se utilizan especialmente
en sistemas digitales, donde a menudo es mucho más importante una alta eficiencia y un peso bajo
que un rizado de salida pequeño.
La tendencia actual en el diseño de fuentes de alimentación de varias salidas es utilizar reguladores de
conmutación para aprovechar sus ventajas y utilizar después reguladores en serie para conseguir tensiones más
limpias y mejor reguladas.

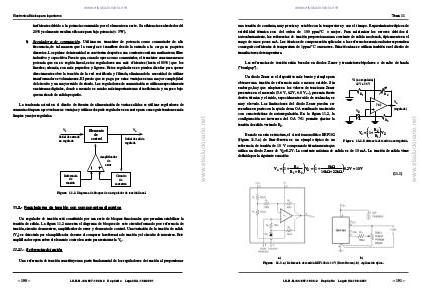

Vi
Señal de entrada
no regulada
Vo
Elemento
de
control
Señal de salida
regulada
Amplificador
de
error
Referencia
de
tensión
Circ եѼ)
