Tema 11

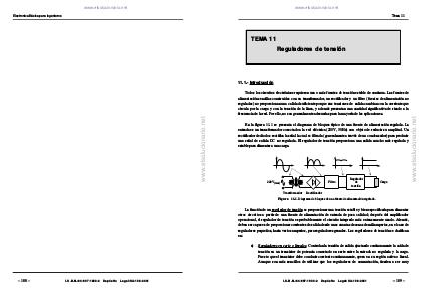

TEMA 11
Reguladores de tensión
11.1.- Introducción
En la figura 11.1 se presenta el diagrama de bloques típico de una fuente de alimentación regulada. La
entrada es un transformador conectado a la red eléctrica (220V, 50Hz) con objeto de reducir su amplitud. Un
rectificador de diodos rectifica la señal la cual es filtrada (generalmente a través de un condensador) para producir
una señal de salida DC no regulada. El regulador de tensión proporciona una salida mucho más regulada y
estable para alimentar a una carga.
220V(rms)
Filtro
Transformador
Regulador
de
tensión
Carga
Rectificador
Figura 11.1. Diagrama de bloques de una fuente de alimentación regulada.
La función de un regulador de tensión es proporcionar una tensión estable y bien especificada para alimentar
otros circuitos a partir de una fuente de alimentación de entrada de poca calidad; después del amplificador
operacional, el regulador de tensión es probablemente el circuito integrado más extensamente usado. Además,
deben ser capaces de proporcionar corrientes de salida desde unas cuantas decenas de miliamperios, en el caso de
reguladores pequeños, hasta varios amperios, para reguladores grandes. Los reguladores de tensión se clasifican
en:
a)
Reguladores en serie o lineales. Controlan la tensión de salida ajustando continuamente la caída de
tensión en un transistor de potencia conectado en serie entre la entrada no regulada y la carga.
Puesto que el transistor debe conducir corriente continuamente, opera en su región activa o lineal.
Aunque son más sencillos de utilizar que los reguladores de conmutación, tienden a ser muy
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 189 –
www.elsolucionario.net
Todos los circuitos electrónicos requieren una o más fuentes de tensión estable de continua. Las fuentes de
alimentación sencillas construidas con un transformador, un rectificador y un filtro (fuentes de alimentación no
reguladas) no proporcionan una calidad suficiente porque sus tensiones de salida cambian con la corriente que
circula por la carga y con la tensión de la línea, y además presentan una cantidad significativa de rizado a la
frecuencia de la red. Por ello, no son generalmente adecuadas para la mayoría de las aplicaciones.
