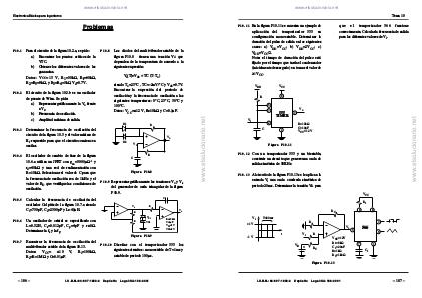

Electronica Básica para Ingenieros
Problemas
P10.2
Para el circuito de la figura 10.2.a, se pide:
a) Encontrar los puntos críticos de la
VTC.
b) Obtener los diferentes valores de las
ganancias.
Datos: VCC=15 V, R1=30kΩ, Rf=60kΩ,
R2=R5=9kΩ, y R3=R4=3kΩ, Vd=0.7V.
P10.8
Los diodos del multivibrador astable de la
figura P10.8 tienen una tensión Vd que
dependen de la temperatura de acuerdo a la
siguiente expresión:
Vd(T)=Vdo + TC (T-To)
siendo To=25°C , TC=–2mV/°C y Vdo=0.7V.
Encontrar la expresión del periodo de
oscilación y la frecuencia de oscilación a las
siguientes temperaturas: 0°C, 25°C, 50°C y
100°C.
Datos: VCC=±12 V, R=10kΩ y C=0.1µF.
El circuito de la figura 10.3.b es un oscilador
de puente de Wien. Se pide:
a) Representar gráficamente la Vo frente
a Va.
b) Frecuencia de oscilación.
c) Amplitud máxima de salida.
D1
P10.3
P10.4
Determinar la frecuencia de oscilación del
circuito de la figura 10.5 y el valor mínimo de
Rf requerido para que el circuito comience a
oscilar.
P10.5
P10.6
Vo
D2
Vi
R
El oscilador de cambio de fase de la figura
10.6.a utiliza un JFET con gm=5000µΩ-1 y
rd=40kΩ y una red de realimentación con
R=10kΩ. Seleccionar el valor de C para que
la frecuencia de oscilación sea de 1kHz y el
valor de RD que verifique las condiciones de
oscilación.
R
C
Figura P10.8
P10.9
Representar gráficamente las tensiones Vo y Vs
del generador de onda triangular de la figura
P10.9.
C
Calcular la frecuencia de oscilación del
oscilador Colpitts de la figura 10.7.a siendo
C1=750pF, C2=2500pF y L=40µH.
Vs
R
Vo
R
VZ1
Un oscilador de cristal es especificado con
L=0.52H, Cs=0.012pF, Cp=4pF y r≅0Ω.
Determinar la fs y la fp.
R
VZ2
R=10kΩ
C=1µF
VZ1=3V
VZ2=4V
Figura P10.9
P10.7
Enco
