Tema 10

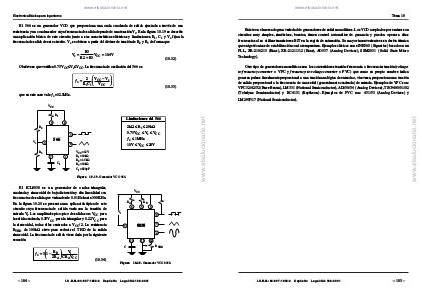

Existe en el mercado gran variedad de generadores de señal monolíticos. Los VCO acoplados por emisor son
circuitos muy simples, simétricos, baratos, tienen control automático de ganancia y pueden operar a altas
frecuencias al no utilizar transistores BJT en la región de saturación. Su mayor inconveniente es su deriva térmica
que exige técnicas de estabilización con la temperatura. Ejemplos clásicos son el NE560 (Signetics) basado en un
PLL, XR-210/215 (Exar), XR-21211/12 (Exar), AD537 (Analog Devices), SSM2031 (Solid State Micro
Technology).
Otro tipo de generadores monolíticos son los convertidores tensión-frecuencia o frecuencia-tensión (voltageto-frecuency converter o VFC y frecuency-to-voltage converter o FVC) que como su propio nombre indica
generan pulsos linealmente proporcional a una tensión analógica de entrada o, viceversa, proporciona una tensión
de salida proporcional a la frecuencia de una señal (generalmente cuadrada) de entrada. Ejemplos de VFC son:
VFC32/42/52 (Burr-Braun), LM331 (National Semiconductor), AD650/54 (Analog Devices), TSC9400/01/02
(Teledyne Semiconductor) y RC4151 (Raytheon). Ejemplos de FVC son: 451/53 (Analog Devices) y
www.elsolucionario.net
LM2907/17 (National Semiconductor).
