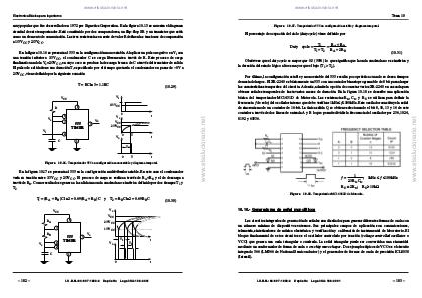

Tema 10
Figura 10.17. Temporizador 555 en configuración astable y diagrama temporal.
El porcentaje de ocupación del ciclo (duty cycle) viene definido por
Duty cycle =
T1
R + RB
= A
T1 + T2 R A + 2 R B
(10.31)
Por último, la configuración astable y monoestable del 555 resulta poco práctica cuando se desea tiempos
demasiado largos. El XR-2240 es básicamente un 555 con un contador binario programable de 8 bit para alargar
las características temporales del circuito. Además, admite la opción de conectar varios XR-2240 en cascada para
obtener señales temporales de hasta varios meses de duración. En la figura 10.18 se describe una aplicación
básica del temporizador MC1451D de Motorola. Las resistencias Rtc, Ctc y RS se utilizan para definir la
frecuencia ƒ de reloj del oscilador interno que debe verificar 1kHz≤ƒ≤100kHz. Este oscilador constituye la señal
de sincronismo de un contador de 16-bit. La única salida Q se obtiene selecionando el bit 8, 10, 13 y 16 de este
contador a través de dos líneas de entrada A y B lo que permite dividir la frecuencia del oscilador por 256, 1024,
8192 y 65536.
ƒ=
1
; 1kHz ≤ ƒ ≤ 100 kHz
2.3R tcC tc
R S ≅ 2 R tc ; R S ≥ 10 kΩ
Figura 10.18. Temporizador MC14541D de Motorola.
10.10.- Generadores de señal monolíticos
Los circuitos integrados de generación de señales son diseñados para generar diferentes formas de onda con
un número mínimo de dispositivos externos. Sus principales campos de aplicación son comunicaciones,
telemetría, sintetizadores de música electrónica y verificación y calibración de instrumental de laboratorio
