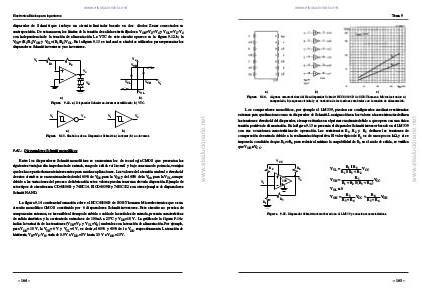

Algunas características del Hex-disparador Schmitt HCC40106B de SGS-Thomson Microelectronics: a)
encapsulado, b) esquema circuital y c ) variación de las tensiones umbrales con la tensión de alimentación.
Los comparadores monolíticos, por ejemplo el LM339, pueden ser configurados mediante resistencias
externas para que funcione como un disparador de Schmitt. La asignación en los valores a las resistencias definen
las tensiones threshold del disparador, siempre situadas en el primer cuadrante debido a que opera con una única
tensión positiva de alimentación. En la figura 9.15 se presenta el disparador Schmitt inversor basado en el LM339
con sus ecuaciones características de operación. Las resistencias R1, R2 y R3 definen las tensiones de
comparación de entrada debido a la realimentación positiva. El valor típico de R4 es de unos pocos kΩ, y si se
impone la condición de que R3>>R4 para reducir al mínimo la cargabilidad de R3 en el nudo de salida, se verifica
que VOH≅VCC.
VCC
R2
Vi
339
R4
VTL =
R1 || R 3
VCC
R1 || R 3 + R 2
Vo
VTH =
R1
VCC
R1 + R 2 || ( R 3 + R 4 )
VOL ≅ 0
R1
R3
VOH =
R3
R4
VCC +
VTH
R3 + R 4
R3 + R 4
Figura 9.15. Disparador Schmitt inversor basado en el LM339 y ecuaciones características.
