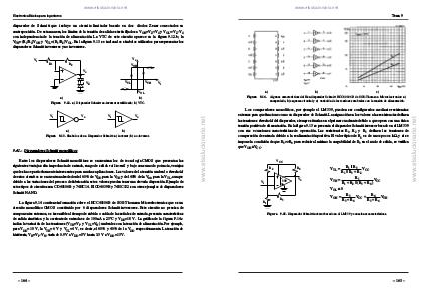

Electronica Básica para Ingenieros
disparador de Schmitt que incluye un circuito limitador basado en dos diodos Zener conectados en
contraposición. De esta manera, los límites de la tensión de salida estarán fijados a VOH=VZ+Vd y VOL=-VZ-Vd
con independencia de la tensión de alimentación. La VTC de este circuito aparece en la figura 9.12.b; la
VTH=(R1/R2)VOH y VTL=(R1/R2)VOL. En la figura 9.13 se indican los símbolos utilizados para representar los
disparadores Schmitt inversores y no inversores.
Vi
Vo
R1
R2
VOH
Vo
VTL
VZ
VTH
Vi
VOL
a)
b)
Vi
Vo
a)
Vi
Vo
b)
Figura 9.13. Símbolos de un Disparador Schmitt: a) inversor; b ) no-inversor.
9.4.1.- Disparadores Schmitt monolíticos
Entre los disparadores Schmitt monolíticos se encuentran los de tecnología CMOS que presentan las
siguientes ventajas: alta impedancia de entrada, rango de salida rail-to-rail y bajo consumo de potencia, ventajas
que les hace particularmente interesantes para muchas aplicaciones. Los valores de la tensión umbral o threshold
de estos circuitos se encuentran alrededor del 60% de VDD para la VTH y del 40% de la VDD para la VTL, aunque
debido a las variaciones del proceso de fabricación estos valores pueden tener una elevada dispersión. Ejemplo de
estos tipos de circuitos son CD40106B y 74HC14. El CD4039B y 74HC132 son otros ejemplos de disparadores
Schmitt NAND.
La figura 9.14 contiene información sobre el HCC40106B de SGS-Thomson Microelectronics que es un
circuito monolítico CMOS constituido por 6 disparadores Schmitt inversores. Este circuito no precisa de
componentes externos, es insensible al tiempo de subida o caída de las señales de entrada, presenta características
de salida simétrica y la corriente de entrada es de 100nA a 25ºC y VDD=18 V. La gráfica de la figura P.14.c
indica la variación de las tensiones (VTH=VP y VTL=VN) umbrales con la tensión de alimentación. Por ejemplo,
para VDD=10 V, la VTH=6 V y VTL=4 V, es decir, el 60% y 40% de la VDD respectivamente. La tensión de
histéresis, VH=VP -VN, varía de 0.9 V a VDD=5 V hasta 3.5 V a VDD=15 V.
– 164 –
www.elsolucionario.net
Figura 9.12. a) Disparador Schmitt no-inversor estabilizado; b) VTC.
