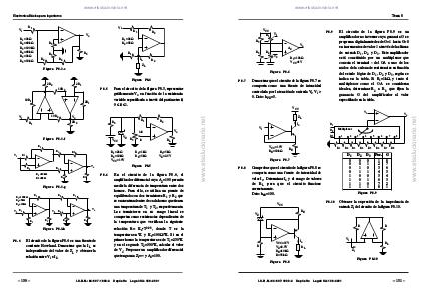

Tema 8
VCC
R1
P8.9
T1
R3
Vo
Ad
R3
R2
T2
R 3 =10kΩ
VCC=1V
Figura P8.6
P8.7
Demostrar que el circuito de la figura P8.7 se
comporta como una fuente de intensidad
controlada por la tensión de entrada Vi, Vi >
0. Dato: hFE=5.
El circuito de la figura P8.9 es un
amplificador no inversor cuya ganancia G se
programa digitalmente desde G=1 hasta G=8
en incrementos de valor 1 a través de las líneas
de entrada D1, D2 y D3. Este amplificador
está constituido por un multiplexor que
conecta el terminal – del OA a uno de los
nudos de la cadena de resistencias en función
del estado lógico de D1, D2 y D3, según se
indica en la tabla. Si R1=1kΩ, y tanto el
multiplexor como el OA se consideran
ideales, determinar R2 a R8 que fijen la
ganancia G del amplificador al valor
especificado
