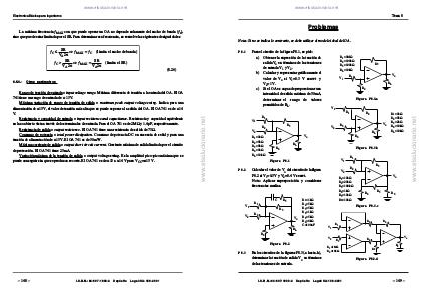

Electronica Básica para Ingenieros
La máxima frecuencia ƒMAX con que puede operar un OA no depende solamente del ancho de banda (ƒc),
sino que puede estar limitada por el SR. Para determinar esa frecuencia, se resuelve las siguientes desigualdades
ƒC ≤
SR
⇒ ƒ MAX = ƒ C
VA 2 π
ƒC >
SR
SR
⇒ ƒ MAX =
VA 2 π
VA 2 π
(lim ita el SR )
(8.26)
Otros parámetros
Rango de tensión de entrada o input voltage range. Máxima diferencia de tensión a la entrada del OA. El OA
741 tiene un rango de entrada de ± 13V.
Máxima variación de rango de tensión de salida o maximun peak output voltage swing. Indica para una
alimentación de ±15V, el valor de tensión más alta que se puede esperar a la salida del OA. El OA 741 es de ±14
V.
Resistencia y capacidad de entrada o input resistence and capacitance. Resistencia y capacidad equivalente
en lazo abierto vista a través de los terminales de entrada. Para el OA 741 es de 2MΩ y 1.4pF, respectivamente.
Resistencia de salida o output resistence. El OA 741 tiene una resistencia de salida de 75Ω.
Consumo de potencia o total power dissipation. Consumo de potencia DC en ausencia de señal y para una
tensión de alimentación de ±15V. El OA 741 es de 50mW.
Máxima corriente de salida o output short circuit current. Corriente máxima de salida limitada por el circuito
de protección. El OA 741 tiene 25mA.
Variación máxima de la tensión de salida o output voltage swing. Es la amplitud pico-pico máxima que se
puede conseguir sin que se produzca recorte. El OA 741 es de ±13 a ±14 V para VCC=±15 V.
– 148 –
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
www.elsolucionario.net
8.5.4.-
(lim ita el ancho de banda )
