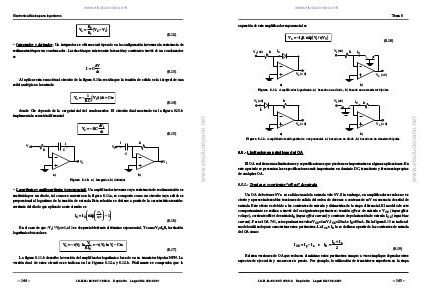

Tema 8
expresión de este amplificador exponencial es
Vo = − I SR exp(Vi / ηVT )
Vi (>0)
R
Id
(8.18)
Vi (>0)
R
IC
Vo (< 0)
Vo (< 0)
a)
b)
Figura 8.11. Amplificador logarítmico. a) basado en un diodo , b ) basado en un transistor bipolar.
Vi (>0)
R
Vi (>0)
IC
R
Vo (< 0)
Vo (< 0)
a)
b)
Figura 8.12. Amplificador antilogarítmico o exponencial. a) basado en un diodo , b ) basado en un transistor bipolar.
8.5.- Limitaciones prácticas del OA
El OA real tiene unas limitaciones y especificaciones que pueden ser importantes en algunas aplicaciones. En
este apartado se presentan las especificaciones más importantes en dominio DC, transitorio y frecuencia propias
de cualquier OA.
8.5.1.- Tensiones y corrientes “off-set” de entrada
Un OA debe tener 0V a su salida cuando la entrada vale 0V. Sin embargo, en amplificadores reales no es
cierto y aparece indeseables tensiones de salida del orden de decenas a centenas de mV en ausencia de señal de
entrada. Este efecto es debido a las corrientes de entrada y disimetrías de la eta
