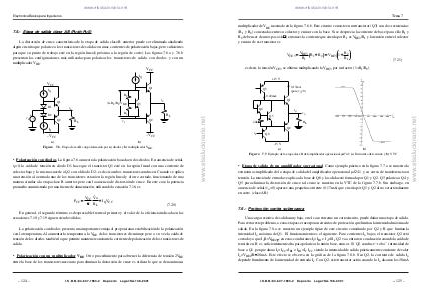

www.elsolucionario.net Electronica Básica para Ingenieros 7.5.- Etapa de salida clase AB (Push-Pull) La distorsión de cruce característica de la etapa de salida clase B anterior puede ser eliminada añadiendo algún circuito que polarice a los transistores de salida con unas corrientes de polarización bajas, pero suficientes para que su punto de trabajo esté en la región lineal (próxima a la región de corte). Las figuras 7.6.a y 7.6.b presentan las configuraciones más utilizadas para polarizar los transistores de salida: con diodos y con un multiplicador VBE. VCC IQ VCC Q1 IQ R2 Q1 D1 vi vo R1 D2 ~ vo Q3 Q2 RL RL Q2 vi IQ –VCC –VCC a) b) Figura 7.6. Etapa clase AB con polarización por a) diodos y b ) multiplicador VBE. • Polarización con diodos. La figura 7.6.a muestra la polarización basada en dos diodos. En ausencia de señal, vi=0, la caída de tensión en diodo D1 hace que el transistor Q1 esté en la región lineal con una corriente de colector baja y lo mismo sucede a Q2 con el diodo D2; es decir, ambos transistores conducen. Cuando se aplica una tensión a la entrada uno de los transistores estará en la región lineal y el otro cortado, funcionando de una manera similar a la etapa clase B anterior pero con la ausencia de distorsión de cruce. En este caso la potencia promedio suministrada por una fuente de alimentación, utilizando la ecuación 7.16, es ˆ V Vo PCC = CC + I Q VCC π RL (7.20) En general, el segundo término es despreciable frente al primero y el valor de la eficiencia indicada en las ecuaciones 7.18 y 7.19 siguen siendo válidas. La polarización con diodos presenta una importante ventaja al proporcionar estabilización de la polarización con la temperatura. Al aumentar la temperatura, la VBE de los transistores disminuye pero a su vez la caída de tensión de los diodos también lo que permite mantener constante la corriente de polarización de los transistores de salida. • Polarización con un multiplicador VBE. Otro procedimiento para obtener la diferencia de tensión 2VBE entre la base de los transistores necesaria para eliminar la distorsión de cruce es utilizar lo que se denomina un – 124 – I.S.B.N.:84-607-1933-2 Depósito Legal:SA-138-2001 www.elsolucionario.net + (1+R 2 /R1 )V BE
