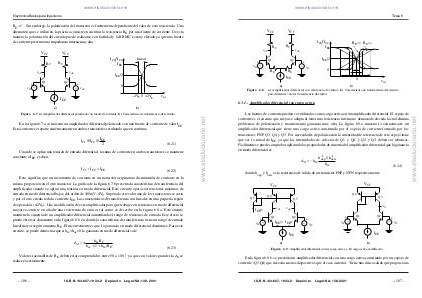

Tema 6
VCC
vo2
Q2
Q1
+
IC1 IC2
IEE
RC
RC
vo1
vi1
VCC
~
RE
IEE/2
+
~
RE << RE >>
vi2
0
RE
IEE
Figura 6.8.
0
vid
a)
b)
a) Amplificador diferencial con resistencia de emisor. b ) Característica de transferencia del circuito
para diferentes valores de resistencia de emisor.
Las fuentes de corriente pueden ser utilizadas como carga activa en un amplificador diferencial. El espejo de
corriente es el circuito que mejor se adapta al tener una resistencia interna no demasiado elevada la cual elimina
problemas de polarización y mantiene una ganancia muy alta. La figura 6.9.a muestra la estructura de un
amplificador diferencial que tiene una carga activa constituida por el espejo de corriente formado por los
transistores PNP Q3, Q4 y Q5. Por necesidades de polarización la intensidad de referencia de este espejo tiene
que ser la mitad de IEE ya que las intensidades de colector de Q1 y Q4, y Q2 y Q3 deben ser idénticas.
Fácilmente se puede comprobar aplicando las propiedades de simetría del amplificador diferencial que la ganancia
en modo diferencial es
A d = − h fe
−1
−1
h oep
|| h oen
h ie
(6.24)
donde hoep y hoen es la resistencia de salida de un transistor PNP y NPN respectivamente.
VCC
VCC
Q4
Q4
Q5
vo1
IEE/2
vi1
~
vo
vo2
Q2
Q1
+
Q3
Q3
IEE/2 IEE/2
~
vi2
vi1
Q2
Q1
+
+
~
+
~
vi2
IEE
IEE
a)
b)
Figura 6.9. Amplificador diferencial con a) carga activa y b ) carga activa modificada.
En la figura 6.9.b se presenta un amplificador diferencial con una carga activa constituida por un espejo de
corriente (Q3,Q4) que necesita menos dispositivos que el caso anterior. Tiene una única salida que proporciona
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 107 –
www.elsolucionario.net
6.3.1.- Amplificador diferencial con carga activa
