Tema 6

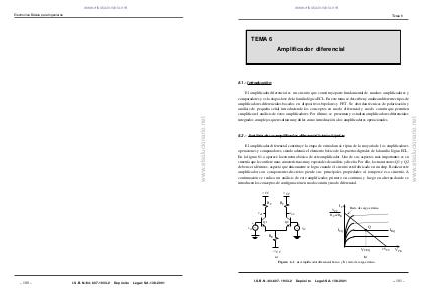

TEMA 6
Amplificador diferencial
El amplificador diferencial es un circuito que constituye parte fundamental de muchos amplificadores y
comparadores y es la etapa clave de la familia lógica ECL. En este tema se describen y analizan diferentes tipos de
amplificadores diferenciales basados en dispositivos bipolares y FET. Se abordan técnicas de polarización y
análisis de pequeña señal introduciendo los conceptos en modo diferencial y modo común que permiten
simplificar el análisis de estos amplificadores. Por último, se presentan y estudian amplificadores diferenciales
integrados complejos que resultan muy útiles como introducción a los amplificadores operacionales.
6.2.- Análisis de un amplificador diferencial básico bipolar
El amplificador diferencial constituye la etapa de entrada más típica de la mayoría de los amplificadores
operaciones y comparadores, siendo además el elemento básico de las puertas digitales de la familia lógica ECL.
En la figura 6.1.a aparece la estructura básica de este amplificador. Uno de sus aspectos más importantes es su
simetría que le confiere unas características muy especiales de análisis y diseño. Por ello, los transistores Q1 y Q2
deben ser idénticos, aspecto que únicamente se logra cuando el circuito está fabricado en un chip. Realizar este
amplificador con componentes discretos pierde sus principales propiedades al romperse esa simetría. A
continuación se realiza un análisis de este amplificador, primero en continua y luego en alterna donde se
introducen los conceptos de configuración en modo común y modo diferencial.
V CC
V CC
RC
RC
IC
vo1
vi1
vo2
~
Recta de carga estática
R C+2RE
Q2
Q1
+
VCC
+
~
vi2
Q
ICQ
IBQ
RE
—V CC
VCEQ
a)
b)
2VCC
VCE
Figura 6.1. a) Amplificador diferencial básico y b ) recta de carga estática.
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 101 –
www.elsolucionario.net
6.1.- Introducción
