Tema 5

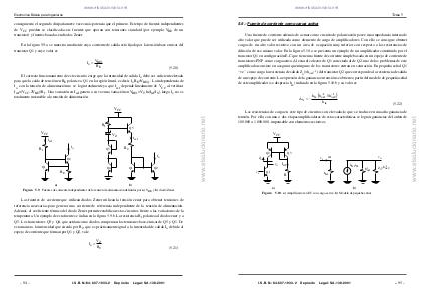

5.6.- Fuente de corriente como carga activa
Una fuente de corriente además de actuar como circuito de polarización posee una impedancia interna de
alto valor que puede ser utilizada como elemento de carga de amplificadores. Con ello se consigue obtener
cargas de un alto valor resistivo con un área de ocupación muy inferior con respecto a las resistencias de
difusión de ese mismo valor. En la figura 5.10.a se presenta un ejemplo de un amplificador constituido por el
transistor Q1 en configuración E-C que tiene una fuente de corriente simple basada en un espejo de corriente de
transistores PNP como carga activa. Al estar el colector de Q1 conectado al de Q2, uno de los problemas de este
amplificador consiste en asegurar que ninguno de los transistores entran en saturación. En pequeña señal Q1
“ve” como carga la resistencia de salida Zo(=hoe2– 1) del transistor Q2 que corresponde a la resistencia de salida
de un espejo de corriente. La expresión de la ganancia en tensión se obtiene a partir del modelo de pequeña señal
de este amplificador (se desprecia hre) indicado en la figura 5.10.b y su valor es
(
−1
−1
h fe h oe
1 || h oe 2
)
h ie
(5.22)
Las resistencias de carga en este tipo de circuitos son elevadas lo que se traduce en una alta ganancia de
tensión. Por ello, con una o dos etapas amplificadoras de estas características se logran ganancias del orden de
100.000 a 1.000.000, impensable con elementos resistivos.
VCC
Q2
Q3
vi
Zo
vo
vi
ib1
Iref
vo
hfe1ib1
-1
hoe1
Q1
-1
Zo = hoe2
hie1
R
a)
b)
Figura 5.10. a) Amplificador en EC con carga activa. b ) Modelo de pequeña señal.
I.S.B.N.:84-607-1933-2
Depósito
Legal:SA-138-2001
– 95 –
www.elsolucionario.net
AV = −
