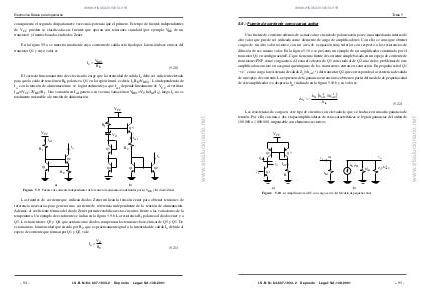

Electronica Básica para Ingenieros
consiguiente, el segundo disiparía nueve veces más potencia que el primero. Este tipo de fuentes independientes
de VCC pueden se clasificadas en: fuentes que operan con tensiones standard (por ejemplo, VBE de un
transistor) y fuentes basadas en diodos Zener.
En la figura 5.9.a se muestra una fuente cuya corriente de salida está fijada por la tensión base emisor del
transistor Q1 y cuyo valor es
V
I o = BE1
RE
(5.20)
El correcto funcionamiento de este circuito exige que la intensidad de salida Io debe ser suficiente elevada
para que la caída de tensión en RE polarice a Q1 en la región lineal, es decir, IoRE>VBE2γ . La independencia de
Io con la tensión de alimentación no se logra totalmente ya que Iref depende linealmente de VCC al verificar
Iref=(VCC-2VBE)/R1. Una variación en Iref genera a su vez una variación en VBE1=VT ln(Iref/IS ), luego Io no es
totalmente insensible a la tensión de alimentación.
R1
Q5
VCC
VZ
Iref
Iref
Io
R1
www.elsolucionario.net
VCC
Q3
R2
Io
Q2
Q1
Q4
Q1
Q2
RE
a)
b)
Figura 5.9. Fuentes de corriente independientes de la tensión de alimentación definidas por a) VBE y b ) diodo Zener.
Las fuentes de corriente que utilizan diodos Zener utilizan la tensión zener para obtener tensiones de
referencia necesarias para generar una corriente de referencia independiente de la tensión de alimentación.
Además, el coeficiente térmico del diodo Zener permite estabilizar estos circuitos frente a las variaciones de la
temperatura. Un ejemplo de esta fuente se indica en la figura 5.9.b. La resistencia R1 polariza al diodo zener y a
Q5. Los transistores Q3 y Q4, que actúan como diodos, compensan las tensiones base-emisor de Q5 y Q1. De
esta manera, la intensidad que circula por R2, que es prácticamente igual a la intensidad de salida Io debido al
espejo de corriente que forman por Q1 y Q2, vale
V
Io = Z
R2
