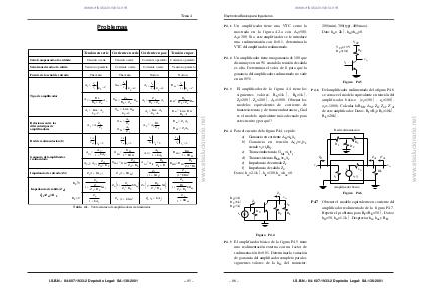

Electronica Básica para Ingenieros
P4.1
P4.2
Un amplificador tiene una VTC como la
mostrada en la figura 4.2.a con A1=500,
A2=300. Si a este amplificador se le introduce
una realimentación con ß=0.1, determinar la
VTC del amplificador realimentado.
200(min), 300(typ), 400(max).
Dato: hie= 2kΩ, hre=hoe=0.
VCC
VCC=10 V
R C=10kΩ
Un amplificador tiene una ganancia de 100 que
disminuye en un 5% cuando la tensión de salida
es alta. Determinar el valor de ß para que la
ganancia del amplificador realimentado no varíe
en un 0.5%.
RC
vo
vi
P4.3
El amplificador de la figura 4.4 tiene los
siguientes valores: RS =1kΩ, RL=1kΩ,
Zi=200Ω, Zo=200Ω, Av=1000. Obtener los
modelos equivalentes de corriente, de
transresistencia y de transconductancia. ¿Cual
es el modelo equivalente más adecuado para
este circuito y por qué?.
P4.4
Para el circuito de la figura P4.4, se pide:
a) Ganancia en corriente AIs=iL/is.
b) Ganancia en tensión AVs=vo/vs,
siendo vs=isRS .
c) Transconductancia GMs=iL/vs.
d) Transresistencia RMs=vo/is.
e) Impedancia de entrada Zi.
f) Impedancia de salida Zo.
Datos: hie=2.1kΩ, hfe=100, hre=hoe=0.
P4.6
Del amplificador realimentado de la figura P4.6
se conoce el modelo equivalente en tensión del
amplificador básico (zi=100Ω, zo=100Ω,
av=–1000). Calcular la RMf, AVf, Zif, Zof, Z’of
de este amplificador. Datos: R1=R2=R3=10kΩ,
RL=20kΩ.
Red realimentación
R3
R1
R2
Zof
Zif
vi
+
zi
zo
Z'of
vo
RL
av vi
Amplificador básico
Zo
R S=2kΩ
R C=3kΩ
R L=3kΩ
is
Figura P4.6
vo
Zi
P4.7 Obtener el modelo equivalente en corriente del
amplificador realimentado de la figura P4.7.
Repetir el problema para RF =RE=50Ω. Datos:
hfe=50, hie=1.1kΩ. Despreciar hre, hoe y RB.
iL
RS
RC
RL
Figura P4.4
P4.5
El amplificador básico de la figura P4.5 tiene
una realimentación externa con un factor de
realimentación ß=0.01. Determinar la variación
de ganancia del amplificador completo para los
siguientes valores de la hfe del transistor:
– 86 –
I.S.B.N.: 84-607-1933-2 Depósito Legal: SA-138-2001
