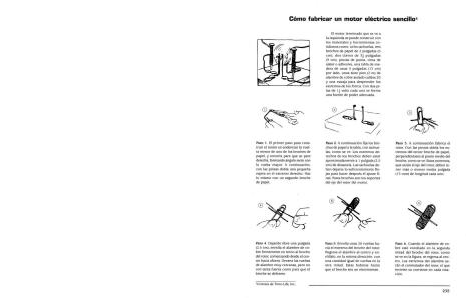

Cómo fabricar un motor eléctrico sencillo
1
El motor terminado que se ve a
la izquierda se puede construir con
los materiales y herramientas cotidianos como: ocho tachuelas, tres
broches de papel de 2 pulgadas (5
cm), d o s clavos d e 3 1 p u l g a d a s
(9 cm), pinzas de punta, cinta de
aislar o adhesiva, u n a tabla de madera de unas 5 pulgadas (13 cm)
por lado, unos siete pies (2 m) de
alambre de cobre aislado calibre 20
y u n a navaja para desprender los
extremos de los forros. Con dos pilas de 11 volts cada u n a se forma
u n a fuente de poder adecuada.
Paso
1. El primer paso para construir el motor es enderezar la vuelta menor de uno de los broches de
papel, y torcerla para que se pare
derecha, formando ángulo recto con
la vuelta mayor. A continuación,
con las pinzas dobla una pequeña
espira en el extremo derecho. Haz
lo mismo con un segundo broche
de papel.
Paso
2. A continuación fija los broches de papel a la tabla, con tachuelas, c o m o se ve. Los extremos derechos de los broches deben estar
aproximadamente a 1 pulgada (2.5
cm) de distancia. Las tachuelas deben dejarse lo suficientemente flojas para hacer después el ajuste final. Estos broches son los soportes
del eje del rotor del motor.
3. A continuación fabrica el
rotor. Con las pinzas dobla los extremos del tercer broche de papel,
perpendiculares al punto medio del
broche, como se ve. Estos extremos,
que serán el eje del rotor, deben tener más o m e n o s media pulgada
(13 mm) de longitud cada uno.
Paso
Paso 5.
Paso
4. Dejando libre u n a pulgada
(2.5 cm), enrolla el alambre de cobre firmemente en torno al broche
del rotor, comenzando desde el centro hacia afuera. Devana las vueltas
de alambre muy cercanas, pero no
con tanta fuerza como para que el
broche se deforme.
Enrolla u n a s 20 vueltas hacia el extremo del broche del rotor.
Regresa el alambre al centro y enróllalo, en la misma dirección, con
u n a cantidad igual de vueltas en la
otra mitad. Estas bobinas harán
que el broche sea un electroimán.
Paso
6. Cuando el alambre de cobre esté enrollado en la segunda
mitad del broche del rotor, como
se ve en la figura, se regresa al centro. Los extremos del alambre serán el conmutador del rotor, el que
invierte su corriente en cada rotación.
Cortesía de Time-Life, Inc.
