Nombre
Fecha
I

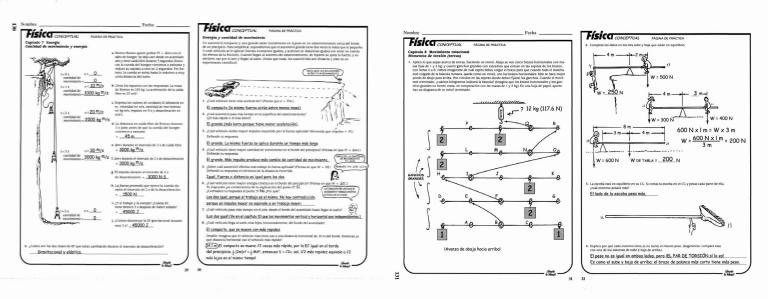

2. Completa los datos en los tres sube y baja que están en equilibrio.
Capítulo 8 Movimiento rotacional
Momentos de torsión (torcas)
1.
Aplica lo que sepas acerca de torcas, haciendo un móvil. Abajo se ven cinco brazos horizontales con masas fijas de 1 y 2 kg. y cuatro ganchos grandes con extremos que entran en las espiras de los brazos,
con letras A a R. Debes imaginarte de cuál espira debes colgar el brazo para que cuando todo el sistema
esté colgado de la báscula romana. quede como un móvil, con los brazos horizontales. Esto se hace mejor
yendo de abajo para arriba. Pon círculos en las espiras donde deben fijarse los ganchos. Cuando el móvil
esté terminado, ¿cuántos kilogramos indi cará la báscula? (Imagina que los brazos horizontales y los ganchos grandes no tienen masa. en comparación con las masas de 1 y 2 kg.) En una hoja de papel, aparte,
haz un diagrama de tu móvil terminado.
GANCHOS
GRANDES
I
3. La escoba está en equilibrio en su CG. Si cortas la escoba en el CG y pesas cada parte de ella,
¿cuál extremo pesará más?
El lado de la escoba pesa más.
ic c
I)
I
1
4. Explica por qué cada extremo tiene (o no tiene) el mismo peso. (Sugerencia: compara esto
con uno de los sistemas de sube y baja de arriba.)
El peso no es ioual en ambos lados. pero ¡EL PAR DE TORSIÓN sí lo es!
Es como el sube y baja de arriba; el brazo de palanca más corto tiene más peso.
;#+p.
bbrbyo!
32
I
J
