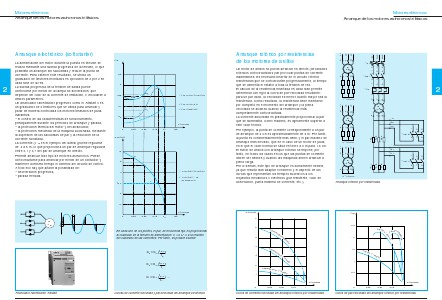

Motores eléctricos
Arranque de los motores asíncronos trifásicos
Arranque electrónico (soft starter)
2
Par
La alimentación del motor durante la puesta en tensión se
realiza mediante una subida progresiva de la tensión, lo que
posibilita un arranque sin sacudidas y reduce la punta de
corriente. Para obtener este resultado, se utiliza un
graduador de tiristores montados en oposición de 2 por 2 en
cada fase de la red.
La subida progresiva de la tensión de salida puede
controlarse por medio de la rampa de aceleración, que
depende del valor de la corriente de limitación, o vincularse a
ambos parámetros.
Un arrancador ralentizador progresivo como el Altistart 3 es
un graduador de 6 tiristores que se utiliza para arrancar y
parar de manera controlada los motores trifásicos de jaula.
Garantiza:
– el control de las características de funcionamiento,
principalmente durante los períodos de arranque y parada,
– la protección térmica del motor y del arrancador,
– la protección mecánica de la máquina accionada, mediante
la supresión de las sacudidas de par y la reducción de la
corriente solicitada.
La corriente (IATS en el ejemplo del lateral) puede regularse
de 2 a 5 In, lo que proporciona un par de arranque regulable
entre 0,1 y 0,7 del par de arranque en directo.
Permite arrancar todo tipo de motores asíncronos. Puede
cortocircuitarse para arrancar por medio de un contactor y
mantener al mismo tiempo el dominio del circuito de control.
A todo ello hay que añadir la posibilidad de:
– deceleración progresiva,
– parada frenada.
2,5
2
CdA
CdB
1
CdC
1: Par motor en directo
2: Par motor a 3I
CN
2
CB
CA
3: Par resistente
CC
3
Velocidad
0
0,25
0,50
0,75
VN
1,25
Corriente
IA
IB
5
IC
1
4
1 : Corriente en directo
2 : Corriente ATS
limitada a 3I
2
IATS
2
IN
Velocidad
α
α
M
3 M
3
0
0,25
0,50
0,75
VN
1,25
α
α
En cada uno de los puntos, el par, de frecuencia fija, es proporcional
al cuadrado de la tensión de alimentación: C = k U2, o a la relación
del cuadrado de las corrientes. Por tanto, es p osible escribir:
CA = CdA (I ATS )2
IA
CA = CdB (I ATS )2
Ib
Cc = CdC (I ATS )2 ...
IC
Curvas de corriente/velocidad y par/velocidad del arranque electrónico
Arrancador ralentizador Altistart
†
