Control de potencia
Elección de un contactor
Ejemplos de elección
en función de las aplicaciones
Elección de un contactor
para un circuito de distribución
Un circuito de distribución alimenta uno o varios cuadros de
distribución o circuitos terminales, como motores, sistemas de
calefacción, de alumbrado, etc.
En un circuito de distribución, el contactor se puede utilizar de
dos formas distintas:
En los siguientes ejemplos los contactores se han elegido
utilizando las tablas de elección que figuran en el catálogo
general de Telemecanique. Para cada tipo de aplicación,
dichas tablas se han elaborado teniendo en cuenta las
condiciones de explotación y entorno más habituales.
Permiten elegir el contactor más apropiado rápidamente y sin
necesidad de cálculos.
Los contactores también se pueden elegir según la
durabilidad eléctrica deseada. En tal caso, se recomienda
consultar las curvas que indican el calibre del contactor que
se debe utilizar en función de la corriente cortada, y que
figuran igualmente en el catálogo de Telemecanique. Dichas
curvas se han utilizado en los ejemplos de elección para
control de motores.
El entorno de los contactores en cada aplicación es el mismo:
montaje en cofre y temperatura ambiente exterior ≤ 40 °C, es
decir, unos 55 °C en el entorno del aparato dentro del cofre.
De este modo se aprecia mejor la diferencia del calibre
elegido para cada una de las aplicaciones.
La potencia de los receptores es de 22 kW en 400 V/50 Hz
(230 V para las lámparas).
como contactor de línea
El contactor, que suele ser de gran calibre, debe asociarse con
dispositivos de protección contra los cortocircuitos y las
sobrecargas de las líneas de distribución.
El servicio tiene una duración prolongada y un número de ciclos
de maniobras reducido. En la mayoría de los casos, el cierre se
realiza en vacío y la apertura en carga normal. El poder de corte
del conjunto debe ser elevado y el contactor debe estar
coordinado con los demás dispositivos de protección para evitar
cualquier accidente.
como contactor de acoplamiento
En este caso, el contactor situado corriente abajo del dispositivo
general de corte se utiliza para alimentar varios dispositivos
locales.
Como en el caso anterior, el servicio tiene una duración
prolongada y un número de ciclos de maniobras reducido.
El cierre y la apertura suelen producirse cuando no hay corriente.
Por lo tanto, el cos ϕ no es relevante y sólo se tiene en cuenta la
corriente térmica.
Para determinar el calibre del contactor basta con consultar la
tabla de elección teniendo en cuenta:
– la corriente térmica máxima admisible en categoría AC-1
(ver la tabla de la página 60),
– la temperatura ambiente: si supera los 40 °C puede ser
necesario un contactor de mayor calibre,
– la sección de los cables de conexión, que debe ser igual o
menor a la indicada.

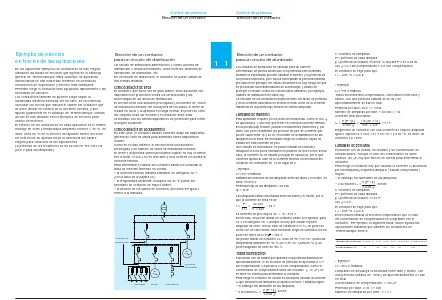

Circuito de
distribución
M
3
Circuitos
terminales
M
3
Alumbrado
53
Motor
Calefacción
†
