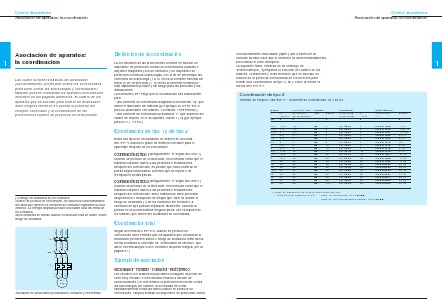

Control de potencia
Asociación de aparatos: la coordinación
Definición de la coordinación
La coordinación de las protecciones consiste en asociar un
dispositivo de protección contra los cortocircuitos (fusibles o
disyuntor magnético) con un contactor y un dispositivo de
protección contra las sobrecargas, con el fin de interrumpir las
corrientes de sobrecarga (1 a 10 veces la corriente nominal del
motor) o de cortocircuito (> 10 veces la corriente nominal) lo
más rápidamente posible y sin riesgo para las personas y las
instalaciones.
La norma IEC 947 exige que la coordinación sea ambivalente
para:
– una corriente de cortocircuito asignada convencional “Iq”, que
define el fabricante del material (por ejemplo 50 kA en 400 V
para un arrancador con fusibles + contactor + relé térmico),
– una corriente de cortocircuito presumible “r”, que depende del
calibre de empleo AC-3 del aparato, donde r < Iq (por ejemplo
para 63 A, r = 3 kA).
Las cuatro funciones básicas del arrancador
(seccionamiento, protección contra los cortocircuitos,
protección contra las sobrecargas y conmutación)
también pueden realizarlas los aparatos monofunción
descritos en las páginas anteriores. El calibre de los
aparatos que se asocian para formar un arrancador
debe elegirse teniendo en cuenta la potencia del
receptor controlado y la coordinación de las
protecciones cuando se produzca un cortocircuito.
Coordinación de tipo 1 y de tipo 2
Estos dos tipos de coordinación se definen en la norma
IEC 947-4. Indican el grado de deterioro tolerable para el
aparellaje después de un cortocircuito.
Coordinación de tipo 1 (antiguamente “a” según IEC 292-1)
Cuando se produce un cortocircuito, es necesario evitar que el
material ocasione daños a las personas e instalaciones.
Después del cortocircuito, es posible que dicho material no
pueda seguir funcionando a menos que se repare o se
reemplacen ciertas piezas.
Coordinación de tipo 2 (antiguamente “c” según IEC 292-1)
Cuando se produce un cortocircuito, es necesario evitar que el
material ocasione daños a las personas e instalaciones.
Después del cortocircuito, dicho material no debe presentar
desperfectos o desajustes de ningún tipo. Sólo se admite el
riesgo de soldadura (1) de los contactos del contactor, a
con dición de que puedan separarse fácilmente. Durante la
prueba no se podrá sustituir ninguna pieza, con excepción de
los fusibles, que deben ser sustituidos en su totalidad.
Coordinación total
Según la norma IEC 947-6-2, cuando se produce un
cortocircuito debe evitarse que los aparatos que conforman el
arrancador presenten daños o riesgo de soldadura. Esta nueva
norma formaliza el concepto de “continuidad de servicio”, que
lanzó Telemecanique con el contactor disyuntor integral (ver la
página 37).
5/L3
3/L2
1/L1
(1) Riesgo de soldadura de los contactos.
Cuando se produce un cortocircuito, los esfuerzos electrodinámicos
son tales que repelen los contactos del contactor originando un arco
eléctrico. La energía disipada produce una fusión local del metal de
los contactos.
Si los contactos se cierran cuando el metal aún está en fusión, existe
riesgo de soldadura.
6
5
6
5
4
3
4
3
Ejemplo de asociación
6
1
2
1
2
– Q1
Seccionador - Fusibles - Contactor - Relé térmico
– KM1
Los circuitos con fusibles incorporados consiguen un poder de
corte muy elevado; el seccionador realiza la función de
seccionamiento y el relé térmico la protección del motor contra
las sobrecargas. En cambio, la necesidad de cortar
simultáneamente todas las fases cuando se produce un
cortocircuito, obliga a instalar un dispositivo de protección contra
W1
4
V1
2
– F1
U1
1
Asociación de aparatos:
la coordinación
M1
3
Asociación de seccionador-portafusibles, contactor y relé térmico
†
