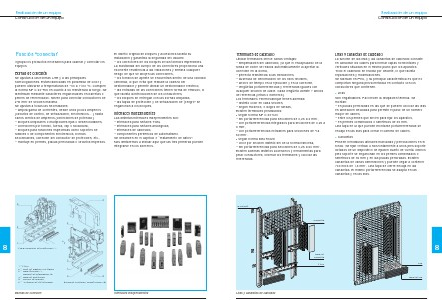

Realización de un equipo
Construcción de un equipo
Terminales de cableado
Liras y canaletas de cableado
Utilizar terminales ofrece varias ventajas:
– simplificación del cableado, ya que el encapsulado de la
funda de cobre se realiza automáticamente al apretar la
conexión en la borna,
– perfecta resistencia a las vibraciones,
– ausencia de deformación de los hilos flexibles,
– ahorro de tiempo en la ejecución y en la conexión,
– lengüetas portarreferencias y referencias iguales con
cualquier sección de cable. Cada lengüeta admite 7 anillos
de referencia (letras o números).
Los terminales Telemecanique tienen además:
– distinto color en cada sección,
– según modelos, 3 largos de fundas,
Existen terminales preaislados:
q según norma NF C 63-023
– sin portarreferencias para secciones de 0,25 a 6 mm2,
– con portarreferencias integrados para secciones de 0,25 a
6 mm2,
– con portarreferencias extraíbles para secciones de 4 a
50 mm2.
q según norma DIN 46228
– color por sección distinto del de la norma francesa,
– sin portarreferencias para secciones de 0,25 a 50 mm2.
Existen además distintos accesorios y herramientas para
pelar conductores, ordenar los terminales y colocar las
referencias.
La función de las liras y las canaletas de cableado consiste
en canalizar los cables para formar capas horizontales y
verticales situadas en el ֗6
