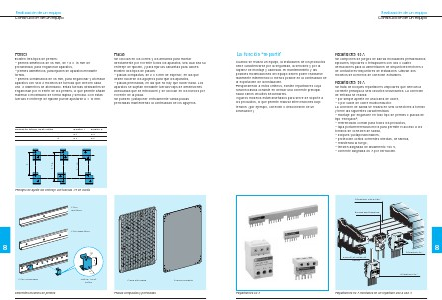

Realización de un equipo
Construcción de un equipo
Perfiles
Placas
Existen tres tipos de perfiles:
– perfiles simétricos de 35 mm, de 7,5 o 15 mm de
profundidad, para enganchar aparatos,
– perfiles asimétricos, para fijación de aparatos mediante
tornillo,
– perfiles combinados de 35 mm, para enganchar y atornillar
aparatos con sólo 2 modelos de tuercas que ofrecen cada
uno 2 diámetros de atornillado. Estas tuercas deslizantes se
enganchan por el frente de los perfiles, lo que permite añadir
material o modificarlo de forma rápida y sencilla. Con estas
tuercas el entreeje de fijación puede ajustarse a ± 10 mm.
Se colocan en los cofres y los armarios para montar
directamente por el frente todos los aparatos, sea cual sea su
entreeje de fijación, y para fijar las canaletas para cables.
Existen dos tipos de placas:
– placas compactas, de 2 o 3 mm de espesor, en las que
deben hacerse los agujeros para fijar los aparatos,
– placas perforadas, en las que no hay que hacer nada. Los
aparatos se sujetan mediante tuercas-clips de dimensiones
adecuadas que se introducen y se colocan en los huecos por
el frente de la placa.
Se pueden yuxtaponer verticalmente varias placas
perforadas manteniendo la continuidad de los agujeros.
Modelo 2
M3
M5
B
M4
M6
e + 10
e
e - 10
Modelo 1
A
Roscas en tuerca 1/4 de vuelta
Principio de ajuste del entreeje con tuercas 1/4 de vuelta
Perfil
simétrico
Perfil asimétrico
8
10
A
B
Perfil combinado
Tuerca 1/4 de
vuelta
Placa perforada
Diferentes modelos de perfiles
†
Placas compactas y perforadas
236
Placa compacta
