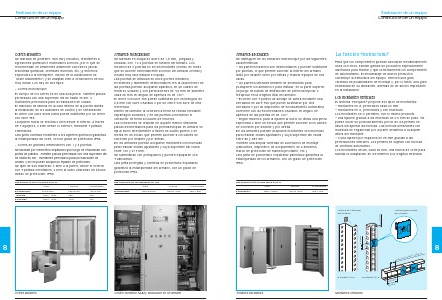

Realización de un equipo
Construcción de un equipo
La función “estructurar”
Armarios asociables
Se distinguen de los armarios monobloque por las siguientes
características:
– los paneles traseros son desmontables y pueden sustituirse
por puertas, lo que permite acceder al interior del armario
tanto por delante como por detrás y realizar equipos de dos
caras.
– los paneles laterales también se desmontan para
yuxtaponer los armarios o para instalar, en la parte superior,
un juego de barras de distribución de potencia tripolar o
tetrapolar en la longitud total del armario.
– El cierre con 4 puntos de anclaje se activa mediante una
cerradura de llave 455 que puede sustituirse por otra
cerradura o por un dispositivo de enclavamiento automático
conforme con la recomendación CNOMO. El ángulo de
apertura de las puertas es de 120°.
– según modelos, para la fijación al suelo se utiliza una pieza
específica o bien un zócalo que permite acceder a los cables
de conexión por delante y por detrás.
En los armarios pueden acoplarse montantes con muescas
para realizar chasis ajustables y cuya superficie útil oscila
entre 85 y 280 dm2.
Admiten una amplia variedad de accesorios de montaje
(cáncamos, dispositivo de acoplamiento de 2 armarios,
marco de protección de mandos pivotante, etc.).
Una junta de poliuretano expandido patentado garantiza la
estanqueidad de los armarios, con un grado de protección
IP55.
Para que los componentes puedan asociarse mecánicamente
unos con otros, existen gamas de productos especialmente
diseñados para montar y fijar correctamente los componentes
de automatismo. El ensamblaje de dichos productos
constituye la estructura del equipo. Ofrecen una gran
variedad de posibilidades de montaje y, por lo tanto, una gran
flexibilidad en su utilización, además de un ahorro importante
en la instalación.
Los montantes verticales
El sistema Telequick® propone dos tipos de montantes:
– montantes en Z, perforados cada 20 mm,
– montantes en C, perforados y con muescas.
Los montantes en C permiten, con el mismo producto:
– una fijación gracias a las muescas de 2,5 mm de paso. Se
puede hacer un posicionamiento previo de los perfiles en
altura sin apretar las tuercas. Las tuercas deslizantes con
muescas se enganchan por la parte delantera a cualquier
altura del montante.
– o una fijación por espacios de 25 mm gracias a las
perforaciones laterales. Los perfiles se sujetan con tuercas
de centrado automático.
Los montantes llevan, cada 25 mm, una marca de corte para
facilitar la adaptación de los mismos a la longitud deseada.
Dimensiones de los armarios en mm
Altura
Asociables
Anchura
Profundidad
1800 y 2000
600 a 1600
400 y 800
Tuerca para montar
por delante
25 mm
2,5 mm
Tuerca de centrado
automático
a de
Marc
Montante en Z
Armarios asociables
Montante en C
mm
e, 25
cort
eje
entre
mm
50
Montantes verticales
235
†
8
