Esquemas básicos
Alimentación mediante variador electrónico

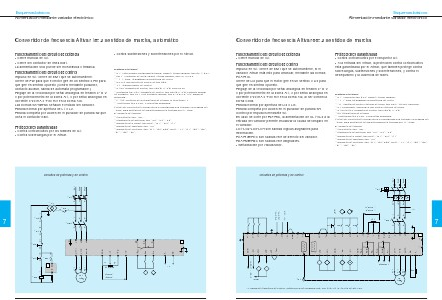

Convertidor de frecuencia Altivar 18: 2 sentidos de marcha, automático
Funcionamiento del circuito de potencia
q Cierre manual de Q1.
q Cierre del contactor de línea KM1.
La alimentación sólo puede ser monofásica o trifásica.
q
Contra subtensiones y sobretensiones por el Altivar.
Material necesario:
– Q1: 1 seccionador portafusibles tripolar, calibre I eficaz variador, tipo GK1-, GS1.
– KM1: 1 contactor de línea, calibre I eficaz variador, tipo LC1 o LC2.
– A1: 1 Altivar 16 adaptado a la potencia del motor.
– Q2, Q3: disyuntores de control de tipo GB2.
– T1: 1 transformador de control.
– S1-S2: unidades de control, tipo XB2-B, XA2-B, Domino 22.
– Contactos FW y RV: unidades de control, tipo XB2-B, XA2-B; contacto auxiliar
de contactor, tipo LC1, o de contactor auxiliar, tipo CA2-D o CA2-K; salida de
autómata…
– PA-PB: conexión de la resistencia de frenado, si es preciso (1)
– 1 potenciómetro 2,2 kΩ, o una señal analógica.
Puede ser conveniente colocar filtros o inductancias a la entrada y a la salida del
Altivar, para protegerse de las perturbaciones emitidas por el Altivar.
• Auxiliares de equipos:
– envolventes, tipo ACM…
– repartidores de potencia, tipo AK2-, AK3-, AK5– auxiliares de montaje, tipo DZ6-, AM1-, AM3-, AF1– auxiliares de cableado, tipo AK2– auxiliares de conexión, tipo AB1-, AB3-, DB6-, DZ5-, AT1-, AR1-, ABR-, ABS-,
ABA-, ABE-, ABL-.
Funcionamiento del circuito de control
Impulso en S1. Cierre de KM1 que se automantiene.
Cierre de FW para que el motor gire en un sentido o RV para
que gire en sentido opuesto (control mediante pulsador,
contacto auxiliar, salida de autómata programable).
Reglaje de la velocidad por señal analógica en tensión 0-10 V
o por potenciómetro en la borna AI1, o por señal analógica en
corriente 0-20 mA o 4-20 mA en la borna AIC.
Las bornas SA-SB-SC señalan el estado del variador.
Parada normal por apertura de L1 o L2.
Parada completa por acción en el pulsador de parada S2 que
corta el contactor KM1.
Protecciones garantizadas
q Contra cortocircuitos por los fusibles de Q1.
q Contra sobrecargas por el Altivar.
5/L3
3/L2
1/L1
Circuitos de potencia y de control
6
– T1
4
2
– Q1
1
3
5
6
2
2
– Q3
13
– KM1
PB
PA
SC
SA
RV
AIC
+10
AIV
COM
A1
– KM1
A1
– KM1
+
M1
3
W1
V1
–
U1
A1
SB SC
14
14
– S1
†
FW
L3
W/T3
SB
L2
V/T2
13
13
22
– S2
+24
L1
U/T1
G
21
14
– Q1
A2
7
4
1
2 – Q2 1
R: 2,2 kΩ
0-20 mA
4-20 mA
222
(1)
