Esquemas básicos
Dispositivos de protección

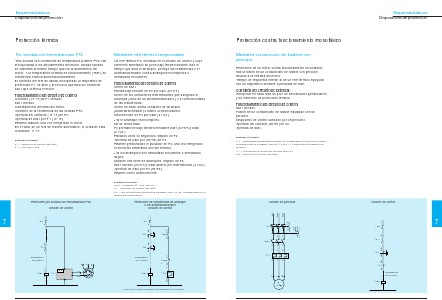

Protección contra funcionamiento monofásico
Mediante cortacircuito de fusibles con
percutor
Protección de un motor contra funcionamiento monofásico,
tras la fusión de un cortacircuito de fusible con percutor
situado a la entrada del motor.
Tiempo de respuesta inferior al de un relé térmico equipado
con un dispositivo sensible a pérdidas de fase.
Conexión del circuito de potencia
Incorporar en cada fase un polo de seccionador portafusibles
y un elemento de protección térmica.
Funcionamiento del circuito de control
KM1 cerrado.
Fusión de un cortacircuito de fusible equipado con un
percutor.
Dispositivo de control a 7F
