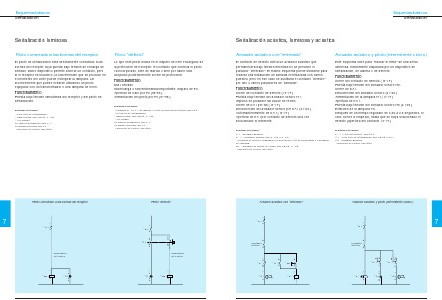

Esquemas básicos
Señalización
Señalización acústica, luminosa y acústica
Avisador acústico con “enterado”
Avisador acústico y piloto (intermitente cíclico)
El contacto de defecto activa un avisador acústico que
permanecerá bajo tensión mientras no se presione el
pulsador “enterado”. El mismo esquema puede utilizarse para
realizar una instalación de llamada centralizada con varios
puestos, pero en ese caso se sustituirá el contacto “defecto”
por uno o varios pulsadores de “llamada”.
Este esquema sirve para “marcar el ritmo” de una señal
luminosa, inicialmente disparada por un dispositivo de
señalización, de alarma o de defecto.
Funcionamiento
Cierre del contacto de defecto (13-14).
Puesta bajo tensión del avisador sonoro H2.
Cierre de KA1.
Desconexión del avisador sonoro (21-22).
Alimentación de la lámpara H1 (11-14).
Apertura de KA1.
Puesta bajo tensión del avisador sonoro H2 (21-22).
Extinción de la lámpara H1.
Después de un tiempo regulable de 0,25 a 2,5 segundos, el
ciclo vuelve a empezar, hasta que se haya solucionado el
defecto (apertura del contacto 13-14).
Funcionamiento
Cierre del contacto de defecto (13-14).
Puesta bajo tensión del avisador sonoro H1.
Impulso en pulsador Sn acuse de recibo.
Cierre de KA1 por Sn (13-14).
Desconexión del avisador sonoro por KA1 (21-22).
Automantenimiento de KA1 (13-14).
Apertura de KA1 por contacto de defecto una vez
solucionado el incidente.
Material necesario:
H1: 1 avisador acústico.
KA1: 1 contactor auxiliar, tipo CA2-D o CA2-K,
1 contacto de defecto (dispositivo de protección, relé de automatismo o pulsador
de llamada).
Sn: 1 pulsador de acuse de recibo, tipo XB2-B, XA2-B,
1 disyuntor de control, tipo GB2.
Avisador acústico y piloto (intermitente cíclico)
7
1
Avisador acústico con “enterado”
Material necesario:
KA1: 1 relé intermitente, tipo RE4.
H1: 1 elemento de señalización, tipo XB2-B o XVL-.
H2: 1 avisador acústico,
1 disyuntor de control, tipo GB2.
