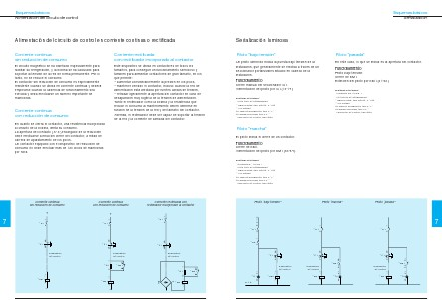

Esquemas básicos
Alimentación del circuito de control
Alimentación del circuito de control en corriente continua o rectificada
Corriente continua
sin reducción de consumo
Corriente rectificada
con rectificador incorporado al contactor
El circuito magnético se ha diseñado especialmente para
facilitar su refrigeración, y la bobina se ha calculado para
soportar la tensión de la red de forma permanente. Por lo
tanto, no se reduce el consumo.
El contactor sin reducción de consumo es especialmente
resistente cuando se utiliza en corriente continua y deberá
emplearse cuando la cadencia de funcionamiento sea
elevada y deba efectuarse un número importante de
maniobras.
Este dispositivo se utiliza en contactores de todos los
tamaños, para conseguir un funcionamiento silencioso y
también para alimentar contactores de gran tamaño, en los
que permite:
– aumentar considerablemente la presión en los polos,
– mantener cerrado el contactor, incluso cuando la red de
alimentación está afectada por fuertes caídas de tensión,
– retrasar ligeramente la apertura del contactor en caso de
desaparición muy fugitiva de la tensión de alimentación.
Tanto el rectificador como la bobina y la resistencia que
reduce el consumo al mantenimiento deben definirse en
función de la tensión de la red y del tamaño del contactor.
Además, el rectificador debe ser capaz de soportar la tensión
de la red y la corriente de llamada del contactor.
Corriente continua
con reducción de consumo
En cuanto se cierra el contactor, una resistencia incorporada
al circuito de la bobina, limita su consumo.
La apertura del contacto (.5-.6) encargado de la reducción
debe efectuarse al final del cierre del contactor, a mitad de
carrera de aplastamiento de los polos.
Un contactor equipado con el dispositivo de reducción de
consumo no debe efectuar más de 120 ciclos de maniobras
por hora.
Corriente continua
con reducción de consumo
+
Corriente rectificada con
rectificador incorporado al contactor
+
1
Corriente continua
sin reducción de consumo
– Q1
– Q1
2
1
1
– F1
– R1
–
†
– KM1
–
184
– – KM1
•5
– KM1
•6
1
+
A1 2
– R1
A1
2
– KM1
A2
A1
A2
– KM1
Dispositivo
de control
•5
Dispositivo
de control
1
Dispositivo
de control
96
96
96
– F1
A2
– F1
95
95
95
2
2
– Q1
•6
7
