Estandarización de esquemas

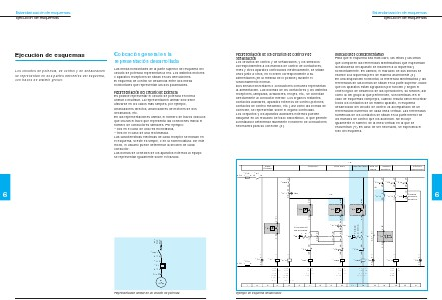

Ejecución de esquemas
Indicaciones complementarias
Para que el esquema sea más claro, las letras y las cifras
que componen las referencias identificativas que especifican
la naturaleza del aparato se inscriben a la izquierda y
horizontalmente. En cambio, el marcado de sus bornas se
escribe a la izquierda pero de manera ascendente (3).
En una disposición horizontal, la referencia identificativa y las
referencias de las bornas se sitúan en la parte superior. Dado
que los aparatos están agrupados por función y según el
orden lógico de desarrollo de las operaciones, su función, así
como la del grupo al que pertenecen, son idénticas. En el
caso de esquemas complejos, cuando resulta difícil encontrar
todos los contactos de un mismo aparato, el esquema
desarrollado del circuito de control va acompañado de un
referenciado numérico de cada línea vertical. Las referencias
numéricas de los contactos se sitúan en la parte inferior de
los mandos de control que los accionan. Se incluye
igualmente el número de la línea vertical en la que se
encuentran (4). En caso de ser necesario, se especifica el
folio del esquema.
Representación de los circuitos de control y de
señalización
Los circuitos de control y de señalización, y los símbolos
correspondientes a los mandos de control de contactores,
relés y otros aparatos controlados eléctricamente, se sitúan
unos junto a otros, en el orden correspondiente a su
alimentación (en la medida de lo posible) durante el
funcionamiento normal.
Dos líneas horizontales o conductores comunes representan
la alimentación. Las bobinas de los contactores y los distintos
receptores, lámparas, avisadores, relojes, etc., se conectan
directamente al conductor inferior. Los órganos restantes,
contactos auxiliares, aparatos externos de control (b
