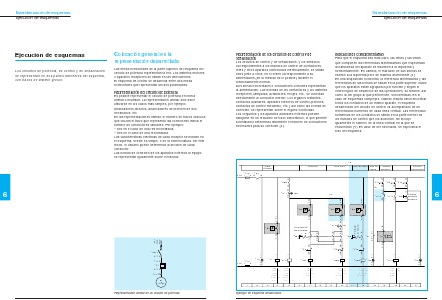

Colocación general en la
representación desarrollada
Las líneas horizontales de la parte superior del esquema del
circuito de potencia representan la red. Los distintos motores
o aparatos receptores se sitúan en las derivaciones.
El esquema de control se desarrolla entre dos líneas
horizontales que representan las dos polaridades.
Los circuitos de potencia, de control y de señalización
se representan en dos partes diferentes del esquema,
con trazos de distinto grosor.
Representación del circuito de potencia
Es posible representar el circuito de potencia en forma
unifilar o multifilar. La representación unifilar sólo debe
utilizarse en los casos más simples, por ejemplo,
arrancadores directos, arrancadores de motores de dos
devanados, etc.
En las representaciones unifilar, el número de trazos oblicuos
que cruzan el trazo que representa las conexiones indica el
número de conductores similares. Por ejemplo:
– dos en el caso de una red monofásica,
– tres en el caso de una red trifásica.
Las características eléctricas de cada receptor se indican en
el esquema, si éste es simple, o en la nomenclatura. De este
modo, el usuario puede determinar la sección de cada
conductor.
Las bornas de conexión de los aparatos externos al equipo
se representan igualmente sobre el trazado.
1/L1
3/L2
5/L3
6
1
3
5
2
4
6
– KM1
U
V
W
2
4
6
– F1
M
3
Representación unifilar de un circuito de potencia
†
