Adquisición de datos
Otros sistemas de adquisición de datos

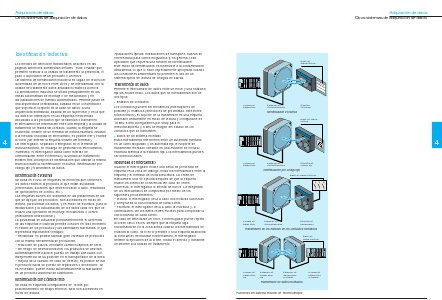

Identificación inductiva
4
Aplicaciones típicas: instalaciones de transporte, balizas de
referenciado para carros filoguiados y, en general, toda
aplicación que requiera una función de identificación.
Este modo de identificación es insensible a la contaminación
atmosférica, lo que lo hace especialmente apropiado cuando
las condiciones ambientales no permiten el uso de un
sistema óptico de lectura de códigos de barras.
Los medios de detección tradicionales descritos en las
páginas anteriores suministran señales “Todo o Nada” que
permiten notificar a la unidad de tratamiento la presencia, el
paso o la posición de un producto o un móvil.
Un sistema de identificación inductiva es capaz de reconocer
la identidad de un móvil entre otros y de intercambiar con la
unidad de tratamiento datos detallados relativos al móvil.
La identificación inductiva se utiliza principalmente en las
líneas automáticas de montaje o de mecanizado y en
las instalaciones de tránsito automatizado. Permite pasar de
una arquitectura centralizada, basada en un concentrador
que soporta el conjunto de la base de datos, a una
arquitectura distribuida, basada en un supervisor y en la que
los datos se distribuyen en las etiquetas electrónicas
asociadas a los productos que se fabrican o transfieren.
El intercambio de información entre una etiqueta y la unidad de
tratamiento se realiza sin contacto, cuando la etiqueta se
encuentra delante de un terminal de lectura/escritura. Gracias
a la elevada velocidad de intercambio, es posible leer y escribir
al vuelo (sin detener la etiqueta delante del terminal).
Un interrogador, separado o integrado en el terminal de
lectura/escritura, se encarga de gestionar los intercambios.
Asimismo, el interrogador actúa como interfaz de
comunicación entre el terminal y la unidad de tratamiento.
Existen tres conceptos de identificación que utilizan la misma
técnica inductiva: identificación evolutiva, identificación por
código fijo y transmisión de datos.
Transmisión de datos
Permite el intercambio de datos entre un móvil y una estación
fija sin enlace físico. Los datos que se intercambian son de
dos tipos:
o Estados de contactos
Los contactos pueden ser mecánicos (interruptores de
posición) o estáticos (detectores de proximidad, detectores
fotoeléctricos). El soporte de la transmisión es una etiqueta
accesible únicamente en modo de lectura y configurable de
16 bits: 8 bits configurables por strap para el
direccionamiento y 8 bits de imagen del estado de los
contactos que se transmiten.
o Datos de un sistema montado
Estos intercambios intervienen entre un autómata montado
en un carro filoguiado y un autómata fijo. El soporte de
transmisión montado consiste en una estación de lectura/
escritura idéntica a la estación fija. Los intercambios pueden
ser bidireccionales.
Seguridad de intercambio
Cuando el interrogador recibe una señal de presencia de
etiqueta en la zona de diálogo, inicia los intercambios entre la
etiqueta y el terminal de lectura/escritura. La orden de
intercambio sólo se ejecuta después de que la etiqueta
realice un control de coherencia. En caso de orden
incorrecta, el interrogador lo intenta de nuevo. La integridad
de los intercambios se comprueba por medio de los
siguientes procedimientos:
– lectura: el interrogador
