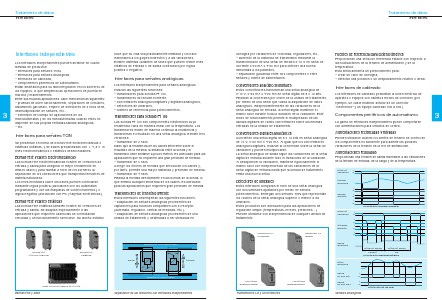

Tratamiento de datos
Interfaces
Fuentes de referencia para potenciómetros
consigna por variadores de velocidad, reguladores, etc.,
– aumento de la distancia de transmisión mediante la
transformación de una señal de tensión 0-10 V en señal de
corriente 0-20 mA o 4-20 mA para obtener una buena
inmunidad a los parásitos,
– separación galvánica entre dos componentes o entre
señales y fuente de alimentación.
Proporcionan una señal de referencia estable con respecto a
las fluctuaciones de la tensión de alimentación y de la
temperatura.
Esta señal alimenta un potenciómetro para:
– crear un valor de consigna,
– detectar una posición o un desplazamiento rotativo o lineal.
Convertidores analógicos/digitales
Interfaces de cableado
Estos convertidores transforman una señal analógica de
0-10 V, 0-20 mA o 4-20 mA en señal digital de 8 o 12 bits.
Realizan la conversión por orden de la unidad de tratamiento,
por medio de una señal que valida la adquisición de datos
analógicos. Independientemente de las variaciones de la
señal analógica de entrada, la señal digital mantiene el
mismo valor durante toda la duración de la validación. Este
modo de funcionamiento permite el multiplexado de las
salidas digitales de varios convertidores sobre las mismas
entradas de la unidad de tratamiento.
Los interfaces de cableado posibilitan la unión eléctrica de
aparatos o equipos con distintos modos de conexión (por
ejemplo, un cable multihilo dotado de un conector
“electrónico” y un equipo cableado hilo a hilo).
Componentes periféricos de automatismo
La gama de interfaces independientes puede completarse
con alimentaciones para circuitos de control.
Convertidores digitales/analógicos
Alimentaciones rectificadas y filtradas
Convierten una señal digital de 8 o 12 bits en señal analógica
de 10 V, 0-20 mA o 4-20 mA. Al igual que los convertidores
analógicos/digitales, realizan la conversión sobre la señal de
validación y pueden multiplexarse.
La señal analógica de salida sigue las variaciones de la señal
digital de entrada durante todo el transcurso de la validación.
Al desaparecer la validación, mantiene rigurosamente el
mismo valor con independencia de las variaciones de la
señal digital de entrada hasta que la unidad de tratamiento
emita una nueva señal.
Pueden utilizarse cuando los límites de tensión de control de
los componentes es suficiente para admitir las posibles
variaciones de la tensión de la red de distribución.
Alimentaciones reguladas
Proporcionan una tensión de salida insensible a las variaciones
de la tensión de entrada, de la carga y de la temperatura.
señal de
validación
Detectores de umbrales
1
0
entrada
analógica
Estos interfaces comparan el nivel de una señal analógica
con dos umbrales ajustables por medio de sendos
potenciómetros. Entregan dos señales TON que representan
los valores de la señal analógica superior o inferior a los
umbrales.
Estos productos son adecuados para las aplicaciones de
regulación simple (temperaturas, niveles, presiones...).
Pueden utilizarse con independencia de cualquier unidad de
tratamiento.
salidas
digitales
1
0
1
0
1
0
Conversión analógica/digital
1
0
entradas
digitales
transmisor U/I
no aislado
señal de
validación
1
0
1
0
1
0
transmisor U/I
aislado
salida
analógica
señal de salida
señal de salida
variable
fija
Conversión digital/analógica
señal
analógica
salida
umbral alto
convertidor
analógico/digital
salida
umbral bajo
convertidor
digital/analógico
1
0
1
0
Detección de umbral
Transmisores U/I y convertidores
Señales analógicas
