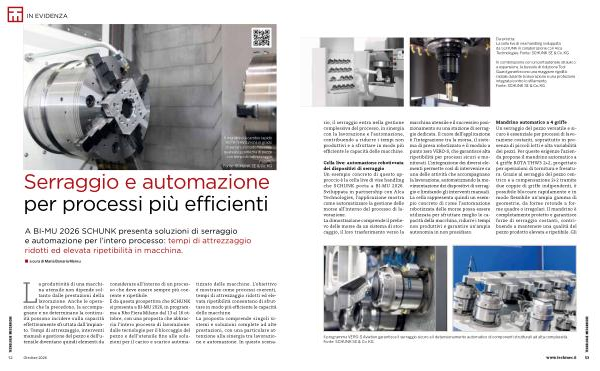

Da sinistra: La cella live di vise handling sviluppata da SCHUNK in collaborazione con Alca Technologies. Fonte: SCHUNK SE & Co. KG
In combinazione con un portautensile idraulico a espansione, le bussole di riduzione Tool Guard garantiscono una maggiore rigidità radiale durante la lavorazione e una protezione integrata contro lo sfilamento. Fonte: SCHUNK SE & Co. KG rio, il serraggio entra nella gestione complessiva del processo, in sinergia con la lavorazione e l’ automazione, contribuendo a ridurre i tempi non produttivi e a sfruttare in modo più efficiente le capacità delle macchine.
Cella live: automazione robotizzata dei dispositivi di serraggio Un esempio concreto di questo approccio è la cella live di vise handling che SCHUNK porta a BI-MU 2026. Sviluppata in partnership con Alca Technologies, l’ applicazione mostra come automatizzare la gestione delle morse all’ interno del processo di lavorazione. La dimostrazione comprende il prelievo delle morse da un sistema di stoccaggio, il loro trasferimento verso la
macchina utensile e il successivo posizionamento su una stazione di serraggio dedicata. Il cuore dell’ applicazione è l’ integrazione tra la morsa, il sistema di presa robotizzato e il modulo a punto zero VERO-S, che garantisce alta ripetibilità per processi sicuri e monitorati. L’ integrazione dei diversi elementi permette così di intervenire su una delle attività che accompagnano la lavorazione, automatizzando la movimentazione dei dispositivi di serraggio e limitando gli interventi manuali. La cella rappresenta quindi un esempio concreto di come l’ automazione robotizzata delle morse possa essere utilizzata per sfruttare meglio le capacità della macchina, ridurre i tempi non produttivi e garantire un’ ampia autonomia in non presidiato.
Mandrino automatico a 4 griffe Un serraggio del pezzo versatile e sicuro è essenziale per processi di lavorazione costanti, soprattutto in presenza di piccoli lotti e alta variabilità dei pezzi. Per queste esigenze l’ azienda propone il mandrino automatico a 4 griffe ROTA THW3 2 + 2, progettato per operazioni di tornitura e fresatura. Grazie al serraggio del pezzo centrico e a compensazione 2 + 2 tramite due coppie di griffe indipendenti, è possibile bloccare rapidamente e in modo flessibile un’ ampia gamma di geometrie, da forme rotonde a forme quadre o irregolari. Il mandrino è completamente protetto e garantisce forze di serraggio costanti, contribuendo a mantenere una qualità del pezzo prodotto elevata e ripetibile. Gli
Il programma VERO-S Aviation garantisce il serraggio sicuro e il detensionamento automatico di componenti strutturali ad alta complessità. Fonte: SCHUNK SE & Co. KG www. techmec. it 53
