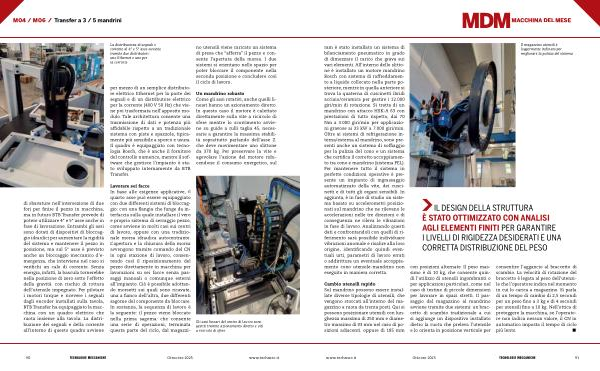

IL DESIGN DELLA STRUTTURA È STATO OTTIMIZZATO CON ANALISI AGLI ELEMENTI FINITI PER GARANTIRE I LIVELLI DI RIGIDEZZA DESIDERATI E UNA CORRETTA DISTRIBUZIONE DEL PESO
MDM
MACCHINA DEL MESE ram è stato installato un sistema di bilanciamento pneumatico in grado di dimezzare il carico che grava sui vari elementi. All’ interno dello slittone è installato un motore mandrino Bosch con sistema di raffreddamento a liquido collocato nella parte posteriore, mentre in quella anteriore si trova la quaterna di cuscinetti ibridi acciaio / ceramica per gestire i 12.000 giri / min di rotazione. Si tratta di un mandrino con attacco HSK-A 63 con prestazioni di tutto rispetto, dai 70 Nm a 3.000 giri / min per applicazioni gravose ai 33 kW a 7.000 giri / min. Oltre ai sistemi di refrigerazione interna / esterna al mandrino, sono presenti anche un sistema di soffiaggio per la pulizia del cono e un sistema che certifica il corretto accoppiamento tra cono e mandrino( sistema PEL). Per mantenere tutto il sistema in perfette condizioni operative è presente un impianto di ingrassaggio automatizzato della vite, dei cuscinetti e di tutti gli organi sensibili. In aggiunta, è in fase di studio un sistema basato su accelerometri posizionati sul mandrino che ne rilevano le accelerazioni nelle tre direzioni e di conseguenza ne rileva le vibrazioni in fase di lavoro. Analizzando questi dati e confrontandoli con quelli di riferimento sarà possibile individuare vibrazioni anomale e risalire alla loro origine, identificando quindi eventuali urti, parametri di lavoro errati o addirittura un eventuale accoppiamento cono utensile-mandrino non eseguito in maniera corretta.
Cambio utensili rapido Sul mandrino possono essere installate diverse tipologie di utensili, che vengono stoccati all’ interno del magazzino a ruota da trenta posti. Qui si possono posizionare utensili con lunghezza massima di 250 mm e diametro massimo di 93 mm nel caso di posizioni adiacenti, oppure di 185 mm
con posizioni alternate. Il peso massimo è di 10 kg, che consente quindi l’ utilizzo di utensili ingombranti o per applicazioni particolari, come nel caso di testine di piccole dimensioni per lavorare in spazi stretti. Il passaggio dal magazzino al mandrino avviene tramite due sistemi: un braccetto di scambio tradizionale a cui si aggiunge un dispositivo installato dietro la ruota che preleva l’ utensile e lo orienta in posizione verticale per
Il magazzino utensili è leggermente inclinato per migliorare la pulizia del sistema
IL DESIGN DELLA STRUTTURA È STATO OTTIMIZZATO CON ANALISI AGLI ELEMENTI FINITI PER GARANTIRE I LIVELLI DI RIGIDEZZA DESIDERATI E UNA CORRETTA DISTRIBUZIONE DEL PESO
consentire l’ aggancio al braccetto di scambio. La velocità di rotazione del braccetto è legata al peso dell’ utensile che l’ operatore indica nel momento in cui lo carica a magazzino. Si parla di un tempo di cambio di 2,5 secondi per un peso fino a 3 kg e di 4 secondi per utensili fino a 10 kg. Nell’ ottica di proteggere la macchina, se l’ operatore non indica nessun valore, il CN in automatico imposta il tempo di ciclo più lento. www. techmec. it Ottobre 2025 91
