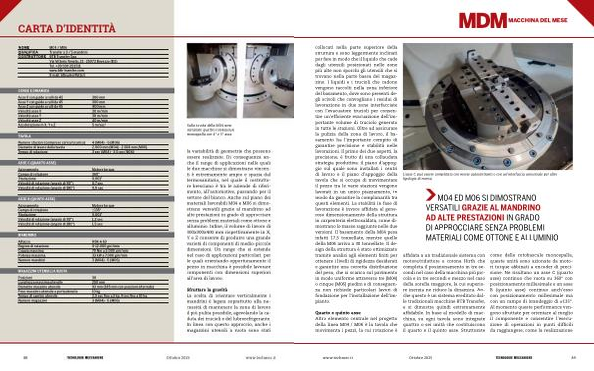

CARTA D’ IDENTITÀ
NOME QUALIFICA COSTRUTTORE
M04 / M06 Transfer a 3 / 5 mandrini BTB Transfer Spa Via Vittorio Veneto, 31- 25073 Bovezzo( BS) Tel. + 39 030 2111511 www. btb-transfer. com E-mail: btbsales @ btb. it
CORSE E DINAMICA
Asse X con guide a rulli da 45 |
300 mm |
Asse Y con guide a rulli da 45 |
300 mm |
Asse Z con guide a rulli da 45 |
400 mm |
Velocità asse X |
30 m / min |
Velocità asse Y |
30 m / min |
Velocità asse Z |
40 m / min |
Accelerazione in X, Y e Z |
5 m / sec 2 |
TAVOLA
Numero stazioni( compreso carico / scarico) |
4( M04)- 6( M06) |
Diametro di lavoro della tavola |
2.000 mm( M04)- 2.660 mm( M06) |
Tempo di rotazione |
3 sec( M04)- 3,5 sec( M06) |
ASSE C( QUARTO ASSE)
Azionamento |
Motore torque |
Campo di rotazione |
360 ° |
Risoluzione |
0,001 ° |
Velocità di rotazione( angolo di 90 °) |
0,7 sec |
Velocità di rotazione( angolo di 180 °) |
0,9 sec |
ASSE B( QUINTO ASSE)
Azionamento |
Motore torque |
Campo di rotazione |
± 135 ° |
Risoluzione |
0,001 ° |
Velocità di rotazione( angolo di 90 °) |
1,2 sec |
Velocità di rotazione( angolo di 180 °) |
1,5 sec |
MANDRINO
Attacco |
HSK-A 63 |
Regime di rotazione |
0-12.000 giri / min |
Coppia massima |
70 Nm a 3.000 giri / min |
Potenza massima |
33 kW a 7.000 giri / min |
Numero mandrini |
3( M04)- 5( M06) |
MAGAZZINI UTENSILI A RUOTA
Posizioni |
30 |
Lunghezza massima utensile |
250 mm |
Diametro massimo utensile |
93 mm( 185 mm con posizioni alternate) |
Peso massimo utensile e portautensile |
10 kg |
Tempo di cambio utensile |
2,5 sec fino a 3 kg, 4 sec fino a 10 kg |
Numero magazzini |
3( M04)- 5( M06) |
Sulla tavola della M04 sono installate quattro rotobascule monospalla con 4 ° e 5 ° asse
la variabilità di geometrie che possono essere realizzate. Di conseguenza anche il range di applicazioni nelle quali le due macchine si dimostrano vincenti è estremamente ampio e spazia dal termosanitario, nel quale il costruttore bresciano è tra le aziende di riferimento, all’ automotive, passando per il settore del bianco. Anche sul piano dei materiali lavorabili M04 e M06 si dimostrano versatili grazie al mandrino ad alte prestazioni in grado di approcciare senza problemi materiali come ottone e alluminio. Infine, il volume di lavoro di 300x300x400 mm rispettivamente in X, Y e Z consente di produrre una grande varietà di componenti di medio-piccole dimensioni. Un range che si estende nel caso di applicazioni particolari, per le quali orientando opportunamente il pezzo in macchina è possibile lavorare componenti con dimensioni superiori all’ area di lavoro.
Sfruttare la gravità La scelta di orientare verticalmente i mandrini è legata soprattutto alla necessità di mantenere la zona di lavoro il più pulita possibile, agevolando la caduta dei trucioli e del lubrorefrigerante. In linea con questo approccio, anche i magazzini utensili a ruota sono stati
