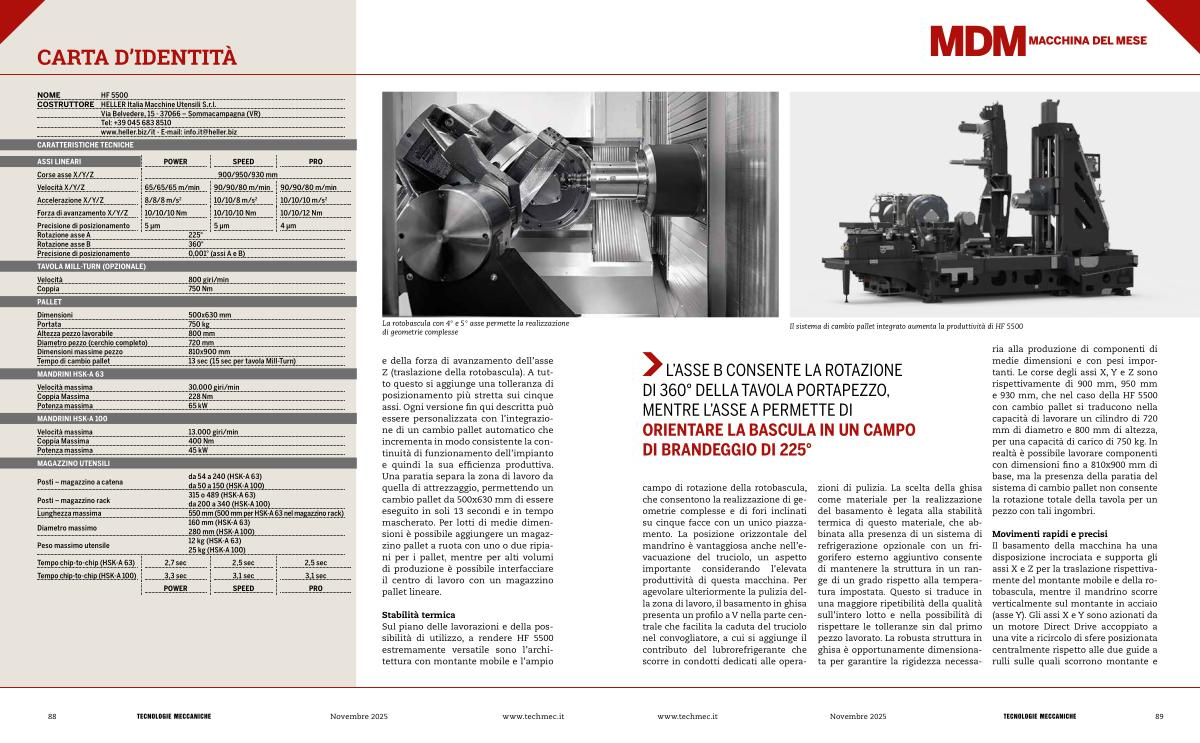

CARTA D’ IDENTITÀ
NOME HF 5500
COSTRUTTORE HELLER Italia Macchine Utensili S. r. l. Via Belvedere, 15- 37066 – Sommacampagna( VR) Tel: + 39 045 683 8510 www. heller. biz / it- E-mail: info. it @ heller. biz
CARATTERISTICHE TECNICHE
ASSI LINEARI POWER SPEED PRO Corse asse X / Y / Z
900 / 950 / 930 mm Velocità X / Y / Z 65 / 65 / 65 m / min 90 / 90 / 80 m / min 90 / 90 / 80 m / min Accelerazione X / Y / Z 8 / 8 / 8 m / s 2 10 / 10 / 8 m / s 2 10 / 10 / 10 m / s 2 Forza di avanzamento X / Y / Z 10 / 10 / 10 Nm 10 / 10 / 10 Nm 10 / 10 / 12 Nm
Precisione di posizionamento |
5 µ m |
5 µ m |
4 µ m |
Rotazione asse A |
225 ° |
Rotazione asse B |
360 ° |
Precisione di posizionamento |
0,001 °( assi A e B) |
TAVOLA MILL-TURN( OPZIONALE)
Velocità Coppia
PALLET
800 giri / min 750 Nm
Dimensioni |
500x630 mm |
Portata |
750 kg |
Altezza pezzo lavorabile |
800 mm |
Diametro pezzo( cerchio completo) |
720 mm |
Dimensioni massime pezzo |
810x900 mm |
Tempo di cambio pallet |
13 sec( 15 sec per tavola Mill-Turn) |
MANDRINI HSK-A 63
Velocità massima Coppia Massima Potenza massima
MANDRINI HSK-A 100
Velocità massima Coppia Massima Potenza massima
MAGAZZINO UTENSILI
30.000 giri / min 228 Nm 65 kW
13.000 giri / min 400 Nm 45 kW
Posti – magazzino a catena |
da 54 a 240( HSK-A 63) da 50 a 150( HSK-A 100) |
Posti – magazzino rack |
315 o 489( HSK-A 63) da 200 a 340( HSK-A 100) |
Lunghezza massima |
550 mm( 500 mm per HSK-A 63 nel magazzino rack) |
Diametro massimo |
160 mm( HSK-A 63)
280 mm( HSK-A 100)
|
Peso massimo utensile |
12 kg( HSK-A 63)
25 kg( HSK-A 100)
|
Tempo chip-to-chip( HSK-A 63) 2,7 sec 2,5 sec 2,5 sec Tempo chip-to-chip( HSK-A 100) 3,3 sec 3,1 sec 3,1 sec
POWER SPEED PRO
La rotobascula con 4 ° e 5 ° asse permette la realizzazione di geometrie complesse
e della forza di avanzamento dell’ asse Z( traslazione della rotobascula). A tutto questo si aggiunge una tolleranza di posizionamento più stretta sui cinque assi. Ogni versione fin qui descritta può essere personalizzata con l’ integrazione di un cambio pallet automatico che incrementa in modo consistente la continuità di funzionamento dell’ impianto e quindi la sua efficienza produttiva. Una paratia separa la zona di lavoro da quella di attrezzaggio, permettendo un cambio pallet da 500x630 mm di essere eseguito in soli 13 secondi e in tempo mascherato. Per lotti di medie dimensioni è possibile aggiungere un magazzino pallet a ruota con uno o due ripiani per i pallet, mentre per alti volumi di produzione è possibile interfacciare il centro di lavoro con un magazzino pallet lineare.
Stabilità termica Sul piano delle lavorazioni e della possibilità di utilizzo, a rendere HF 5500 estremamente versatile sono l’ architettura con montante mobile e l’ ampio
