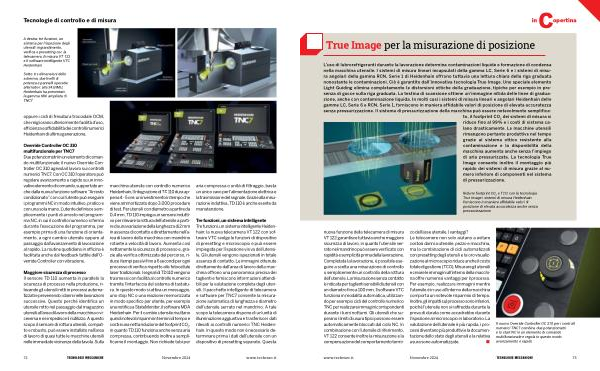

Tecnologie di controllo e di misura
A destra : tre funzioni , un sistema per l ’ ispezione degli utensili : ingrandimento , verifica e presetting con la telecamera di misura VT 122 e il software intelligente VTC Heidenhain
Sotto : tre dimensioni dello schermo , due livelli di potenza e pannelli operativi alternativi : alla 34 . BIMU , Heidenhain ha presentato la gamma HMI ampliata di TNC7
oppure i cicli di fresatura trocoidale OCM , che migliorano ulteriormente facilità d ’ uso , efficienza e affidabilità dei controlli numerici Heidenhain di ultima generazione .
Override Controller OC 310 multifunzionale per TNC7 Due potenziometri in un elemento di comando multifunzionale : il nuovo Override Controller OC 310 agevola il lavoro sui controlli numerici TNC7 . Con OC 310 l ’ operatore può regolare avanzamento e rapido su un innovativo elemento di comando , supportato anche dalla nuova funzione software “ Arresto condizionato ” con cui l ’ utente può eseguire i programmi NC in modo intuitivo , pratico e con una sola mano . L ’ utente definisce semplicemente i punti di arresto nel programma NC , in cui il controllo numerico si ferma durante l ’ esecuzione del programma , per esempio prima di una funzione di orientamento , a ogni cambio utensile oppure al passaggio dall ’ avanzamento di lavorazione al rapido . La routine quotidiana in officina è facilitata anche dal feedback tattile dell ’ O- verride Controller con vibrazione .
Maggiore sicurezza di processo Il sensore TD 110 aumenta in parallelo la sicurezza di processo nella produzione , rilevando gli utensili rotti in processi automatizzati e prevenendo i danni nelle lavorazioni successive . Questo perché identifica un utensile rotto nel passaggio dal magazzino utensili all ’ area di lavoro della macchina o viceversa e ne impedisce il riutilizzo . A questo scopo il sensore di rottura utensili , compatto e robusto , può essere installato nell ’ area di lavoro di quasi tutte le macchine utensili nelle immediate vicinanze della tavola . Sulla
macchina utensile con controllo numerico Heidenhain , l ’ integrazione di TD 110 dura appena 4 - 5 ore : un investimento in tempo che viene ammortizzato dopo 3.000 procedure di test . Per utensili con diametro a partire da 0,4 mm , TD 110 impiega un sensore induttivo per rilevare la rottura dell ’ utensile a partire da una variazione della lunghezza di 2 mm in assenza di contatto e direttamente nell ’ a- rea di lavoro della macchina con mandrino rotante a velocità di lavoro . Aumenta così nettamente la sicurezza di processo e , grazie alla verifica ottimizzata del percorso , riduce i tempi passivi fino a 6 secondi per ogni processo di verifica rispetto alle fotocellule laser tradizionali . I segnali di TD 110 vengono trasmessi con facilità al controllo numerico tramite l ’ interfaccia del sistema di tastatura . In questo modo si attiva un messaggio , uno stop NC o una reazione memorizzata in modo specifico per utente , per esempio una notifica a StateMonitor , il software MDA Heidenhain . Per il cambio utensile risultano quindi notevoli risparmi in termini di tempo e costi e una netta riduzione del footprint CO 2
, in quanto TD 110 funziona anche senza aria compressa , contribuendo inoltre a semplificarne il montaggio . Non richiede tubi per
aria compressa o unità di filtraggio , basta un unico cavo per l ’ alimentazione elettrica e la trasmissione del segnale . Grazie alla misurazione induttiva , TD 110 è anche esente da manutenzione .
Tre funzioni , un sistema intelligente Tre funzioni , un sistema intelligente Heidenhain : la nuova telecamera VT 122 con software VTC svolge le funzioni di dispositivo di presetting e microscopio e può essere impiegata per l ’ ispezione visiva dell ’ utensile . Gli utensili vengono ispezionati in totale assenza di contatto . Le immagini ottenute direttamente dall ’ area di lavoro della macchina offrono una panoramica precisa dei taglienti e forniscono informazioni attendibili per la valutazione completa degli utensili . Il pacchetto intelligente di telecamera e software per TNC7 consente la misurazione automatica di lunghezza e diametro dell ’ utensile serrato nel mandrino . A tale scopo la telecamera dispone di un ’ unità di illuminazione aggiuntiva e trasferisce i dati rilevati ai controlli numerici TNC Heidenhain . In questo modo non è necessario determinare prima i dati dell ’ utensile con un dispositivo di presetting separato . Questa
