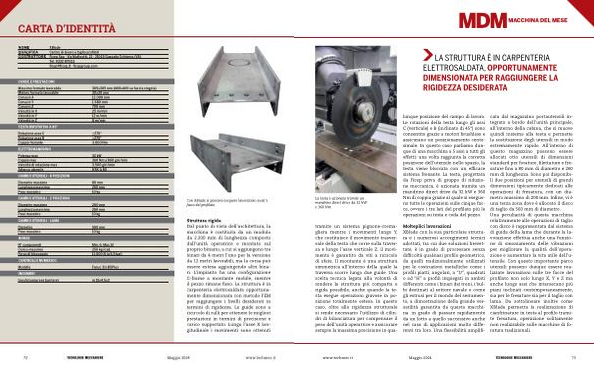

CARTA D ’ IDENTITÀ
NOME
XBlade QUALIFICA Centro di lavoro e taglio profilati COSTRUTTORE Ficep Spa - Via Matteotti , 21 - 21045 Gazzada Schianno ( VA ) Tel . 0332 876111 ficep @ ficep . it - ficepgroup . com
CORSE E PRESTAZIONI
Massimo formato lavorabile |
305x305 mm ( 460x460 su faccia singola ) |
Minimo formato lavorabile |
30x30 mm |
Corsa in X |
12.000 mm |
Corsa in Y |
1.680 mm |
Corsa in Z |
700 mm |
Velocità in X |
25 m / min |
Velocità in Y |
12 m / min |
Velocità in Z |
8 m / min |
TESTA BIROTATIVA A 45 °
Rotazione asse C |
± 270 ° |
Rotazione asse B |
± 270 ° |
Coppia frenante |
3.000 Nm |
ELETTROMANDRINO
Potenza max |
32 kW |
Coppia max |
360 Nm a 860 giri / min |
Velocità di rotazione max |
3.500 giri / min |
Attacco utensile |
HSK-A 80 |
CAMBIO UTENSILI - 8 POSIZIONI
Diametro massimo Lunghezza massima Peso massimo
CAMBIO UTENSILI - 2 POSIZIONI
Diametro massimo Lunghezza massima Peso massimo
CAMBIO UTENSILI - LAMA
Diametro Peso massimo
MORSE
80 mm 260 mm 10 kg
200 mm 260 mm 10 kg
560 mm 10 kg
N ° componenti |
Min . 6 , Max 12 |
Carico massimo |
250 kg / cad . |
Forza di bloccaggio |
11.000 N ( a 5,5 bar ) |
CONTROLLO NUMERICO Modello INGOMBRI lxwxh ( comprese barriere )
Fanuc 31i-B5Plus
m 16x4,5x3
Con XBlade si possono eseguire lavorazioni sulle 5 facce del profilato
Struttura rigida Dal punto di vista dell ’ architettura , la macchina è costituita da un modulo da 2.200 mm di lunghezza composto dall ’ unità operatrice e montato sul proprio binario , a cui si aggiungono tre binari da 4 metri l ’ uno per la versione da 12 metri lavorabili , ma la corsa può essere estesa aggiungendo altri binari . L ’ impianto ha una configurazione C-frame a montante mobile , mentre il pezzo rimane fisso . La struttura è in carpenteria elettrosaldata opportunamente dimensionata con metodo FEM per raggiungere i livelli desiderati in termini di rigidezza . Le guide sono a ricircolo di rulli per ottenere le migliori prestazioni in termini di precisione e carico supportato . Lungo l ’ asse X longitudinale i movimenti sono ottenuti
