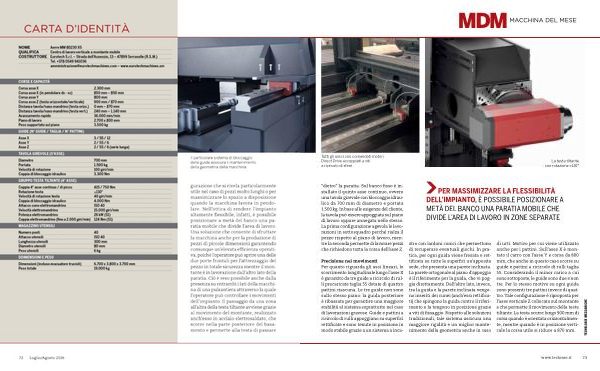

Tutti gli assi sono comandati motori Direct Drive accoppiati a viti a ricircolo di sfere
La testa tiltante con rotazione 110 °
“ dietro” la paratia. Sul banco fisso è installato il quinto asse continuo, ovvero una tavola girevole con bloccaggio idraulico da 700 mm di diametro e portata 1.500 kg. In base alle esigenze del cliente, la tavola può essere appoggiata sul piano di lavoro oppure annegata nello stesso. La prima configurazione agevola le lavorazioni in sottosquadro perché rialza il pezzo rispetto al piano di lavoro, mentre la seconda permette di lavorare pezzi che richiedono tutta la corsa dell’ asse Z.
PER MASSIMIZZARE LA FLESSIBILITÀ DELL’ IMPIANTO, È POSSIBILE POSIZIONARE A METÀ DEL BANCO UNA PARATIA MOBILE CHE DIVIDE L’ AREA DI LAVORO IN ZONE SEPARATE
Precisione nei movimenti Per quanto riguarda gli assi lineari, lo scorrimento longitudinale lungo l’ asse X è garantito da tre guide a ricircolo di rulli precaricate taglia 55 dotate di quattro pattini ciascuna. Le tre guide non sono sullo stesso piano: la guida posteriore è ribassata per garantire una maggiore stabilità al sistema soprattutto nel caso di lavorazioni gravose. Guide e pattini a ricircolo di rulli appoggiano su superfici rettificate e sono tenute in posizione in modo stabile grazie a un sistema a incastro con lardoni conici che permettono di recuperare eventuali giochi. In pratica, per ogni guida viene fresata e rettificata su tutte le superfici un’ apposita sede, che presenta una parete inclinata. La parete ortogonale al piano d’ appoggio è il riferimento per la guida, che vi poggia direttamente. Dall’ altro lato, invece, tra la guida e la parete inclinata vengono inseriti dei cunei( anch’ essi rettificati) che spingono la guida contro il riferimento e la tengono in posizione grazie a viti di fissaggio. Rispetto alle soluzioni tradizionali, tale sistema assicura una maggiore rigidità e un miglior mantenimento della geometria anche in caso di urti. Motivo per cui viene utilizzato anche per i pattini. Sull’ asse X è montato il carro con l’ asse Y e corsa da 800 mm, che anche in questo caso scorre su guide e pattini a ricircolo di rulli taglia 55. Considerando il minor carico a cui sono sottoposte, le guide sono due e non tre. Per lo stesso motivo su ogni guida sono presenti tre pattini invece di quattro. Tale configurazione è riproposta per l’ asse verticale Z collocato sul montante e che permette il movimento della testa tiltante. La testa scorre lungo 900 mm di corsa quando è orientata orizzontalmente, mentre quando è in posizione verticale la corsa utile si riduce a 870 mm.
