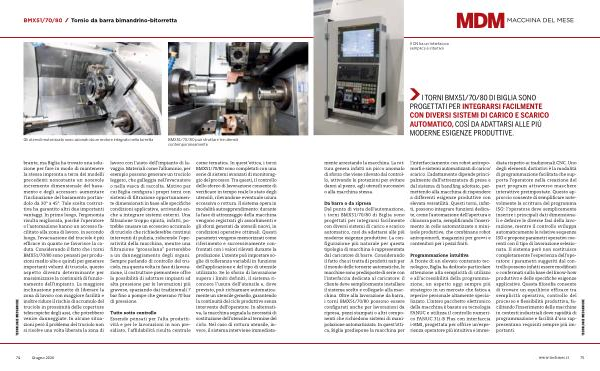

BMX51 / 70 / 80
Tornio da barra bimandrino-bitorretta
Gli utensili motorizzato sono azionati da un motore integrato nella torretta
BMX51 / 70 / 80 può sfruttare tre utensili contemporaneamente
brante, ma Biglia ha trovato una soluzione per fare in modo di mantenere la stessa impronta a terra dei modelli precedenti nonostante un notevole incremento dimensionale del basamento e degli accessori: aumentare l’ inclinazione del basamento portandolo da 30 ° a 45 °. Tale scelta costruttiva ha garantito altri due importanti vantaggi. In primo luogo, l’ ergonomia risulta migliorata, poiché l’ operatore o l’ automazione hanno un accesso facilitato alla zona di lavoro. in secondo luogo, l’ evacuazione del truciolo è più efficace in quanto ne favorisce la caduta. Considerando il fatto che i torni BMX51 / 70 / 80 sono pensati per produzioni medio alte e quindi per generare importanti volumi di truciolo, questo aspetto diventa determinante per massimizzare la continuità di funzionamento dell’ impianto. La maggiore inclinazione permette di liberare la zona di lavoro con maggiore facilità e inoltre riduce il rischio di accumulo del truciolo in prossimità delle coperture telescopiche degli assi, che potrebbero venire danneggiate. In alcune situazioni però il problema del truciolo non si risolve una volta liberata la zona di lavoro con l‘ aiuto dell’ impianto di lavaggio. Materiali come l’ alluminio, per esempio possono generare un truciolo leggero, che galleggia nell’ evacuatore o nella vasca di raccolta. Motivo per cui Biglia configura i propri torni con sistemi di filtrazione opportunamente dimensionati in base alle specifiche condizioni applicative, arrivando anche a integrare sistemi esterni. Una filtrazione troppo spinta, infatti, potrebbe causare un eccessivo accumulo di truciolo che richiederebbe continui interventi di pulizia, riducendo l’ operatività della macchina, mentre una filtrazione“ grossolana” porterebbe a un danneggiamento degli organi. Sempre parlando di controllo del truciolo, ma questa volta in fase di lavorazione, il costruttore piemontese offre la possibilità di adottare impianti ad alta pressione per le lavorazioni più gravose, spaziando dai tradizionali 7 bar fino a pompe che generano 70 bar di pressione.
Tutto sotto controllo Essendo pensati per l’ alta produttività e per le lavorazioni in non presidiato, l’ affidabilità risulta centrale
come tematica. In quest’ ottica, i torni BMX51 / 70 / 80 sono completati con una serie di sistemi avanzati di monitoraggio del processo. Tra questi, il controllo dello sforzo di lavorazione consente di verificare in tempo reale lo stato degli utensili, rilevandone eventuale usura eccessiva o rottura. Il sistema opera in modalità autoapprendimento: durante la fase di attrezzaggio della macchina vengono registrati gli assorbimenti e gli sforzi generati da utensili nuovi, in condizioni operative ottimali. Questi parametri vengono memorizzati come riferimento e successivamente confrontati con i valori rilevati durante la produzione. L’ utente può impostare soglie di tolleranza variabili in funzione dell’ applicazione e del tipo di utensile utilizzato. Se lo sforzo di lavorazione supera i limiti definiti, il sistema riconosce l’ usura dell’ utensile e, dove previsto, può richiamare automaticamente un utensile gemello, garantendo la continuità del ciclo produttivo senza intervento dell’ operatore. In alternativa, la macchina segnala la necessità di sostituzione dell’ utensile al termine del ciclo. Nel caso di rottura utensile, invece, il sistema interviene immediata-
74 Giugno 2026
