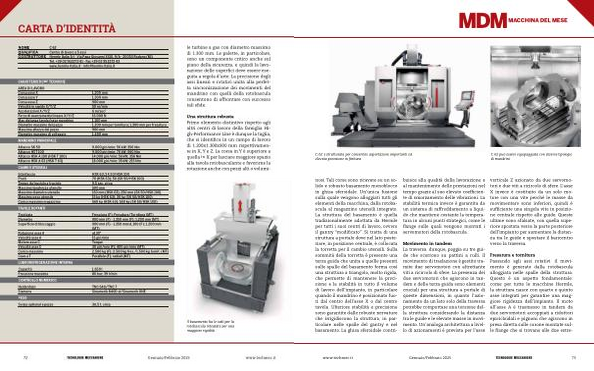

CARTA D ’ IDENTITÀ
NOME C 62 QUALIFICA Centro di lavoro a 5 assi COSTRUTTORE Hermle Italia Srl - Via Papa Giovanni XXIII , 9 / b - 20053 Rodano ( MI ) Tel . + 39 02 953272 41 - Fax + 39 02 953272 43 www . hermle-italia . it - info @ hermle-italia . it
CARATTERISTICHE TECNICHE
AREA DI LAVORO |
Corsa asse X |
1.200 mm |
Corsa asse Y |
1.300 mm |
Corsa asse Z |
900 mm |
Velocità in rapido X / Y / Z |
50 m / min |
Accelerazioni X / Y / Z |
6 m / sec 2 |
Forza di avanzamento lineare X / Y / Z |
16.000 N |
Max distanza tavola / naso mandrino |
1.100 mm |
Diametro massimo del pezzo |
1.200 mm per tornitura ; 1.300 mm per fresatura |
Massima altezza del pezzo |
900 mm |
Diametro massimo di volteggio |
1.400 mm |
MANDRINO PRINCIPALE
Attacco SK 50 Attacco HST 100 Attacco HSK A 100 ( HSK T 100 ) Attacco HSK A 63 ( HSK T 63 )
CAMBIO UTENSILI
9.000 giri / min ; 56 kW ; 356 Nm 9.000 giri / min ; 70 kW ; 560 Nm 14.000 giri / min ; 56 kW ; 356 Nm 18.000 giri / min ; 35 kW ; 215 Nm
Interfaccia |
HSK 63 ; SK 50 / HSK 100 |
Posti |
70 ( HSK 63 ); 50 ( SK 50 / HSK 100 ) |
Tempo da truciolo a truciolo |
9.5 sec . circa |
Massima lunghezza utensile |
500 mm |
Massimo diametro utensile |
160 mm ( HSK 63 ); 250 mm ( SK 50 / HSK 100 ) |
Massimo peso utensile |
15 kg ( HSK 63 ); 30 kg ( SK 50 / HSK 100 ) |
Carico massimo magazzino |
560 kg ( HSK 63 ); 550 kg ( SK 50 / HSK 100 ) |
TAVOLE ROTANTI
Tipologia |
Fresatura ( F ); Fresatura / Tornitura ( MT ) |
Diametro |
900 mm ( F ) - 1.350 mm ( F ); 1.200 mm ( MT ) |
Superficie di bloccaggio |
900 mm ( F ) - 1.350 mmx1.100 ( F ); 1.200 mm |
( MT ) |
Rotazione asse A |
± 130 ° |
Velocità asse A |
15 giri / min |
Motore asse C |
Torque |
Velocità asse C |
30 giri / min ( F ); 400 giri / min ( MT ) |
Carico massimo |
2.500 kg ( F ); 2.500 kg fres ./ 1.500 kg tornit . ( MT ) |
Cave a T |
Parallele ( F ); radiali ( MT ) |
LUBROREFRIGERAZIONE INTERNA
Capacità Pressione massima
CONTROLLO NUMERICO
1.650 l 80 bar ; 39 l / min
Heidenhain |
TNC 640 / TNC 7 |
Siemens |
Sinumerik 840D sl / Sinumerik ONE |
PESO Senza optional e pezzo
30,5 t . circa
le turbine a gas con diametro massimo di 1.300 mm . Le palette , in particolare , sono un componente critico anche sul piano della sicurezza , e quindi la lavorazione delle superfici deve essere eseguita a regola d ’ arte . La precisione degli assi lineari e rotativi unita alla perfetta sincronizzazione dei movimenti del mandrino con quelli della rotobascula consentono di affrontare con successo tali sfide .
Una struttura robusta Primo elemento distintivo rispetto agli altri centri di lavoro della famiglia High-Performance Line è dunque la taglia , che si identifica in un campo di lavoro di 1.200x1.300x900 mm rispettivamente in X , Y e Z . La corsa in Y è superiore a quella in X per lasciare maggiore spazio alla tavola rotobasculante e favorirne la rotazione anche con pezzi alti o volumi-
Il basamento ha le sedi per la rotobascula integrate per una maggiore rigidità
