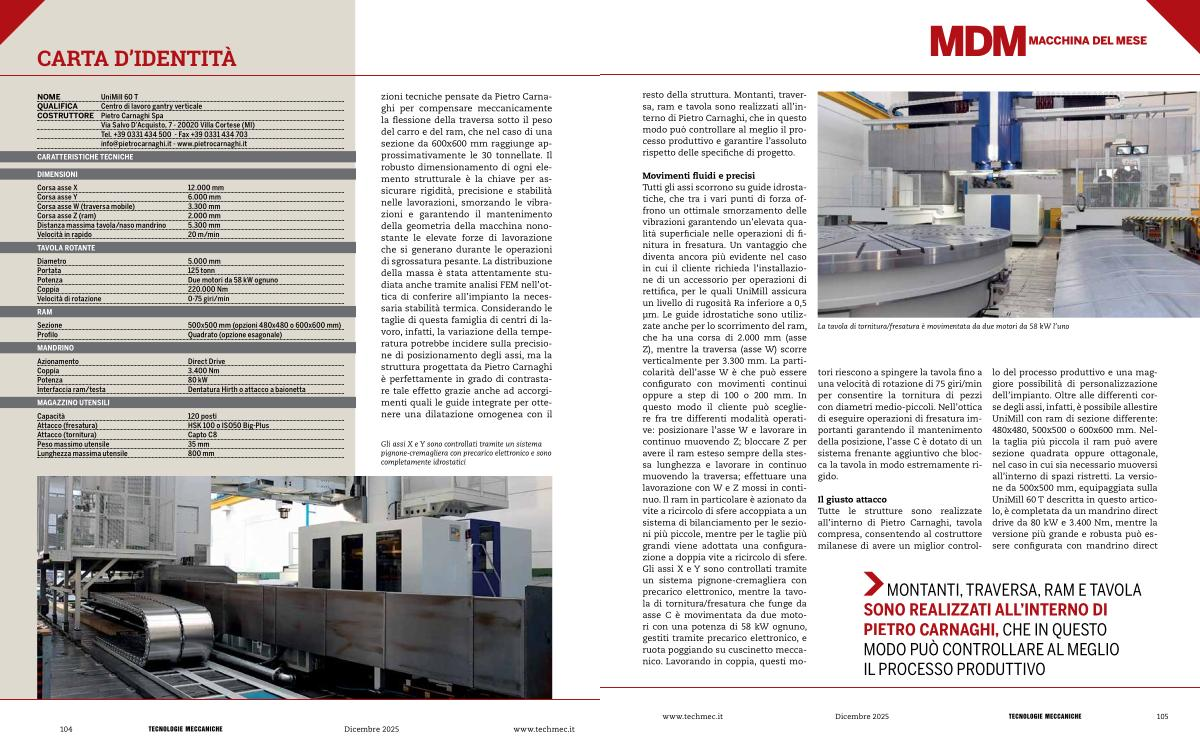

CARTA D’ IDENTITÀ
NOME QUALIFICA COSTRUTTORE
CARATTERISTICHE TECNICHE DIMENSIONI
UniMill 60 T Centro di lavoro gantry verticale Pietro Carnaghi Spa Via Salvo D’ Acquisto, 7- 20020 Villa Cortese( MI) Tel. + 39 0331 434 500- Fax + 39 0331 434 703 info @ pietrocarnaghi. it- www. pietrocarnaghi. it
Corsa asse X Corsa asse Y Corsa asse W( traversa mobile) Corsa asse Z( ram) Distanza massima tavola / naso mandrino Velocità in rapido
TAVOLA ROTANTE
Diametro Portata Potenza Coppia Velocità di rotazione
RAM
12.000 mm 6.000 mm 3.300 mm 2.000 mm 5.300 mm 20 m / min
5.000 mm 125 tonn Due motori da 58 kW ognuno 220.000 Nm 0-75 giri / min
Sezione |
500x500 mm( opzioni 480x480 o 600x600 mm) |
Profilo |
Quadrato( opzione esagonale) |
MANDRINO
Azionamento Coppia Potenza Interfaccia ram / testa
MAGAZZINO UTENSILI
Capacità Attacco( fresatura) Attacco( tornitura) Peso massimo utensile Lunghezza massima utensile
Direct Drive 3.400 Nm 80 kW Dentatura Hirth o attacco a baionetta
120 posti HSK 100 o ISO50 Big-Plus Capto C8 35 mm 800 mm zioni tecniche pensate da Pietro Carnaghi per compensare meccanicamente la flessione della traversa sotto il peso del carro e del ram, che nel caso di una sezione da 600x600 mm raggiunge approssimativamente le 30 tonnellate. Il robusto dimensionamento di ogni elemento strutturale è la chiave per assicurare rigidità, precisione e stabilità nelle lavorazioni, smorzando le vibrazioni e garantendo il mantenimento della geometria della macchina nonostante le elevate forze di lavorazione che si generano durante le operazioni di sgrossatura pesante. La distribuzione della massa è stata attentamente studiata anche tramite analisi FEM nell’ ottica di conferire all’ impianto la necessaria stabilità termica. Considerando le taglie di questa famiglia di centri di lavoro, infatti, la variazione della temperatura potrebbe incidere sulla precisione di posizionamento degli assi, ma la struttura progettata da Pietro Carnaghi è perfettamente in grado di contrastare tale effetto grazie anche ad accorgimenti quali le guide integrate per ottenere una dilatazione omogenea con il
Gli assi X e Y sono controllati tramite un sistema pignone-cremagliera con precarico elettronico e sono completamente idrostatici
